Вариант 40 Домкрат (Чертежи)

Вариант 40 Домкрат

engineerklub

Дата: Воскресенье, 19.05.2019, 07:36 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 34015

Репутация: 0

Статус: Offline

Вариант 40 Домкрат
Вариант 40 Домкрат ЧЕРТЕЖИ
Вариант 40 Домкрат СКАЧАТЬ

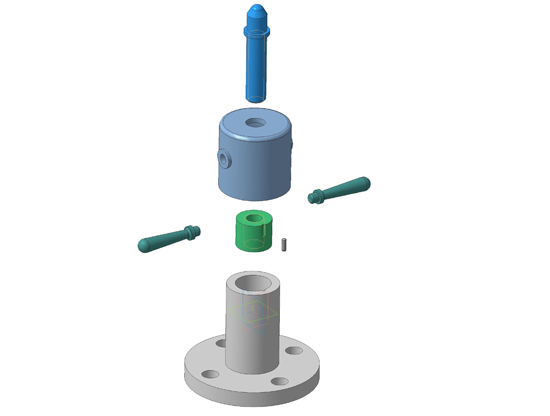

Переносной механизм для подъема на небольшую высоту опирающихся на него грузов. Ниже представлен ручной винтовой домкрат, который применяется при монтаже машиностроительных узлов. В отверстие верхней части корпуса 1 запрессована гайка 3, скрепленная для большей прочности соединения с корпусом штифтом 6. В гайку входит подъемный винт 2, на головку которого опирается груз. Для предохранения резьбы от порчи и пыли к верхней части винта приваривается колпак 4, имеющий для регулировки домкрата две рукоятки 5, запрессованные в отверстие цилиндра.
Детали позиций 1, 2 и 3 выполнены из стали 65С2ВА ГОСТ 14959-79, деталь позиции 4 – из стали 10 ГОСТ 1050-88, деталь позиции 5 – из стали 08 ГОСТ 1050-88. В состав сборочной единицы входит стандартное изделие: штифт 6x18 ГОСТ 3128-70.

Вариант 40 Домкрат
Домкрат чертежи
Вариант 40 Домкрат Сборочный чертеж
Вариант 40 Домкрат Спецификация
40.01 Корпус
40.02 Винт
40.03 Гайка
40.04 Колпачок
40.05 Рукоятка

СКАЧАТЬ МОЖНО ЗДЕСЬ
