Вариант 41 Кран запорный ЧЕРТЕЖИ
Вариант 41 Кран запорный СКАЧАТЬ

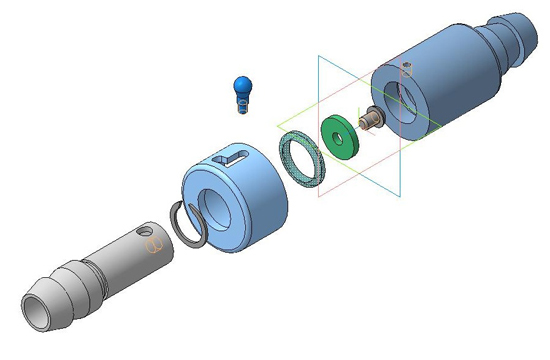

Кран – арматурное устройство для полного или частичного перекрытия трубопровода. Втулка 1 и корпус 2, имеющие на концах ниппели для надевания шлангов, соединены между собой при помощи наружной чашки кольцевой 5 со сквозным, профрезерованным вдоль продольной оси крана, пазом. В паз входит ручка 4, которая закреплена на корпусе 2 резьбой. При необходимости быстро закрыть кран ручка с корпусом отводится внутрь чашки 5, при этом уплотнительное кольцо 3 на втулке 1 перекрывает проходное отверстие в корпусе 2. Втулка соединена с чашкой пружинным кольцом 8. Герметичность соединения обеспечивается уплотнительным кольцом 7.
Детали позиций 1, 2 и 4 выполнены из стали 08 ГОСТ 1050-88, деталь позиции 3 из смеси резиновой 3063 ТУ 38-1051082-86, деталь позиции 5 из стали 10 ГОСТ 1050-88. В состав сборочной единицы входят стандартные изделия:
– винт А.М6-6gx8 ГОСТ 17473-80;
– кольцо 020-026-36-1-0 ГОСТ 9833-73;
– кольцо пружинное A18.65Г ГОСТ 13940-86.
Вариант 41 Кран запорный
Кран запорный чертежи
Вариант 41 Кран запорный Сборочный чертеж
Вариант 41 Кран запорный Спецификация
41.01 Втулка
41.02 Корпус
41.03 Кольцо уплотнительное
41.04 Ручка
41.05 Чашка
