Потенциометр П.16.00.00ВО ЧЕРТЕЖ

Сдвоенный потенциометр предназначен для регулирования напряжения постоянного тока при силе тока от 0,7 до 10 А в схемах радиоэлектронной аппаратуры (РЭА).
При вращении винта 4 по нему перемещается ползун 1, контакты которого скользят по катушкам 2. К ползуну 1 через штангу 8 и к хомутам катушек 2 присоединены клеммы проводников. При перемещении контактов по катушкам напряжение в цепи изменяется.

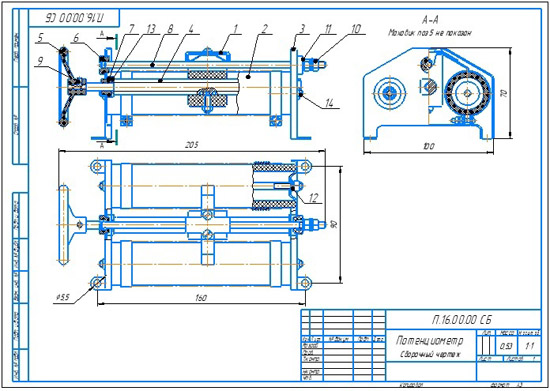

Потенциометр П.16.00.00 сборочный чертеж
Потенциометр П.16.00.00 спецификация
Потенциометр П.16.00.00 3d сборка
Потенциометр П.16.00.00 чертежи
Ползун П.16.01.00 Сб
Катушка П.16.02.00 Сб
Кронштейн П.16.00.01
Винт ходовой П.16.00.02
Маховик П.16.00.03
Гнездо П.16.00.04
Втулка П.16.00.05
Штанга П.16.00.06
