ТШ.08.00.00 ВО Тормоз шпинделя (Чертежи)

ТШ.08.00.00 ВО Тормоз шпинделя

engineerklub

Дата: Понедельник, 24.06.2019, 08:07 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 40470

Репутация: 1

Статус: Offline

Тормоз шпинделя ТШ.08.00.00 ЧЕРТЕЖ

Тормоз шпинделя сборочный чертеж
Тормоз шпинделя чертежи
Тормоз шпинделя деталирование
Тормоз шпинделя скачать

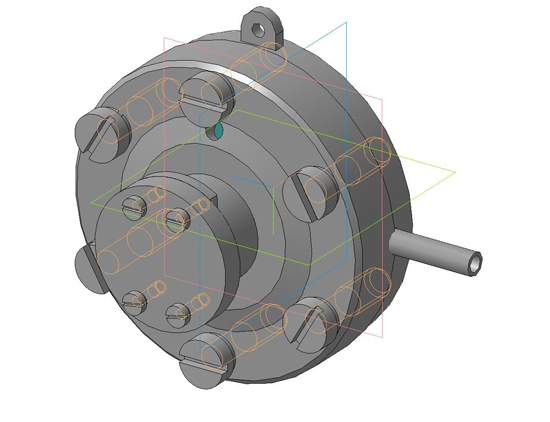

Тормоз шпинделя 3д модель

Тормоз предназначен для остановки станка при намотке секций статоров электродвигателей.
Через штуцер в крышке в полость подается воздух. Под давлением воздуха прогибается диафрагма 3, которая выталкивает шток 7 с укрепленным на нем диском 6. Диск 6 соприкасается с тормозным устройством станка и станок останавливается. После прекращения подачи воздуха шток возвращается в исходное положение.

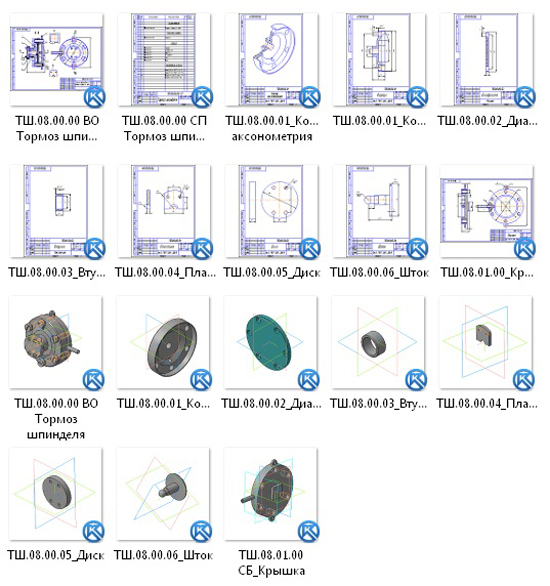

ТШ.08.00.00 ВО Тормоз шпинделя сборочный чертеж
ТШ.08.00.00 СП Тормоз шпинделя спецификация
ТШ.08.00.01_Корпус
ТШ.08.00.01_Корпус аксонометрия
ТШ.08.00.02_Диафрагма
ТШ.08.00.03_Втулка
ТШ.08.00.04_Пластина
ТШ.08.00.05_Диск
ТШ.08.00.06_Шток

Тормоз шпинделя ТШ.08.00.00 СКАЧАТЬ

СКАЧАТЬ МОЖНО ЗДЕСЬ
