КУ.15.00.00 ВО Клапан универсальный
engineerklubДата: Понедельник, 24.06.2019, 08:11 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33902
Репутация: 0
Статус: Offline
Клапан универсальный сборочный чертеж
Клапан универсальный чертежи
Клапан универсальный деталирование
Клапан универсальный скачать
Клапан универсальный 3д модель



Клапан предназначен для автоматического поддерживания постоянного давления воздуха в измерительных системах. Клапан присоединен к системе питания воздухом отверстием М5х0,5 корпуса 1 и штуцером в крышке 7. Другим отверстием М5х0,5 клапан присоединен к прибору измерительной системы. При изменения давления в системе питания мембрана 6 перемещает шток 5, который перекрывает отверстия в корпусе 1, в результате чего давление воздуха в системе восстанавливается.

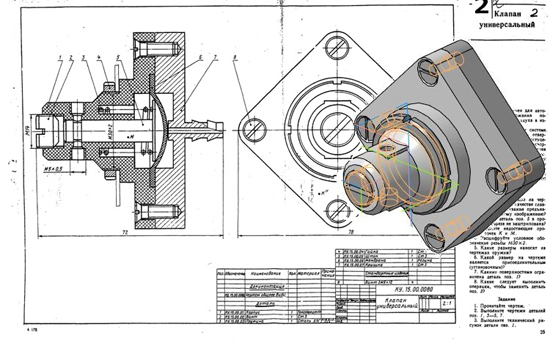

КУ.15.00.00 ВО Клапан универсальный сборочный чертеж
КУ.15.00.00 СП Клапан универсальный спецификация
КУ.15.00.01 Корпус
КУ.15.00.02 Винт
КУ.15.00.03 Пружина
КУ.15.00.04 Гайка
КУ.15.00.05 Шток
КУ.15.00.06 Мембрана
КУ.15.00.07 Крышка


СКАЧАТЬ МОЖНО ЗДЕСЬ

engineerklubДата: Среда, 23.08.2023, 14:43 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33902
Репутация: 0
Статус: Offline
Клапан универсальный КУ.15.00.00 ЧЕРТЕЖ

Клапан универсальный КУ.15.00.00 Сб
Клапан универсальный КУ.15.00.00 спецификация

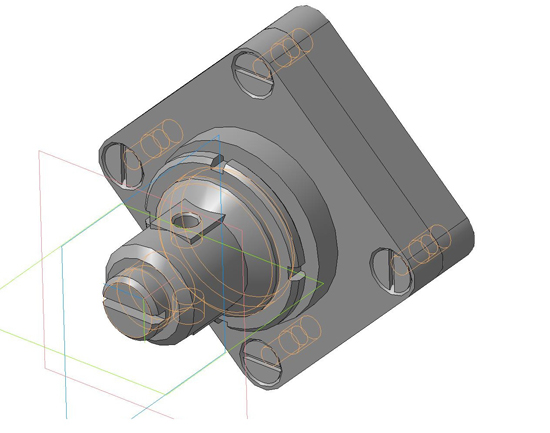

Клапан универсальный КУ.15.00.00 3d сборка
Клапан универсальный КУ.15.00.00 чертежи

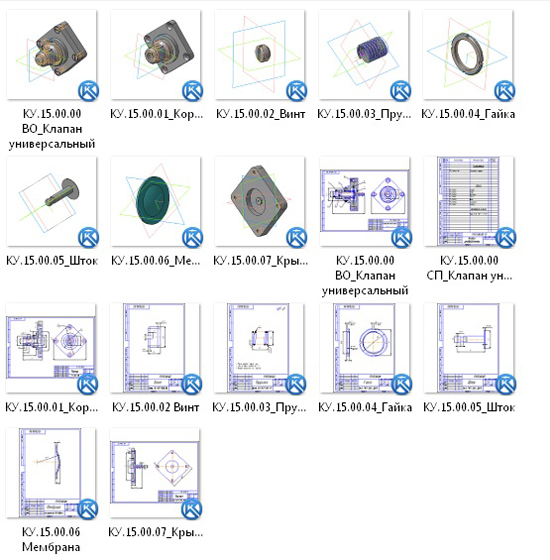

Корпус КУ.15.00.01
Винт КУ.15.00.02
Пружина КУ.15.00.03
Гайка КУ.15.00.04
Шток КУ.15.00.05
Мембрана КУ.15.00.06
Крышка КУ.15.00.07

Клапан универсальный КУ.15.00.00 СКАЧАТЬ
