РП.23.00.00 ВО Распределитель пережимной
engineerklubДата: Среда, 26.06.2019, 20:06 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 40510
Репутация: 1
Статус: Online
Распределитель пережимной РП.23.00.00 СКАЧАТЬ

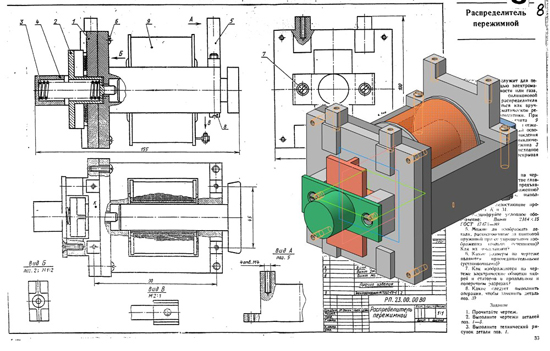

Распределитель пережимной чертеж общего вида
Распределитель пережимной деталировка
Распределитель пережимной деталирование
Распределитель пережимной скачать
Распределитель пережимной 3д модель
Распределитель пережимной чертежи



Распределитель служит для перекрытия с помощью электромагнита потока жидкости или газа, проходящего по силиконовой трубке. Работа распределителя может осуществляться как вручную, так и в автоматическом режиме от блока автоматики. При включении электромагнита 9 якорь перемещается влево и отжимает толкатель 2, который освобождает трубку для прохождения жидкости или газа. При выключении электромагнита пружина 3 возвращает толкатель 2 в исходное состояние, вновь перекрывая поток.

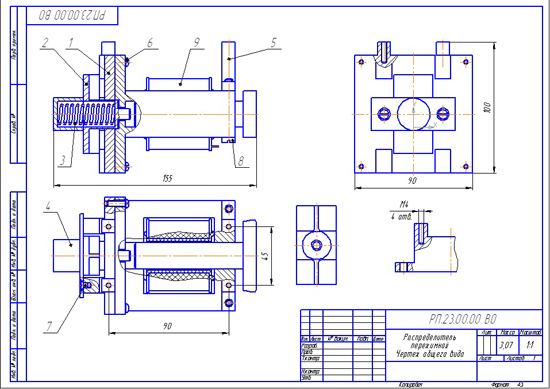

РП.23.00.00 ВО Распределитель пережимной сборочный чертеж
РП.23.00.00 ВО Распределитель пережимной спецификация

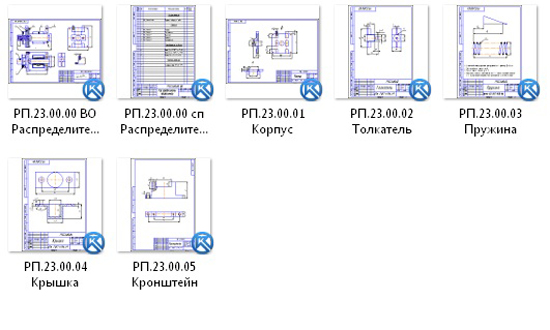

РП.23.00.01 Корпус
РП.23.00.02 Толкатель
РП.23.00.03 Пружина
РП.23.00.04 Крышка
РП.23.00.05 Кронштейн

Распределитель пережимной РП.23.00.00 СКАЧАТЬ

СКАЧАТЬ МОЖНО ЗДЕСЬ

engineerklubДата: Пятница, 01.09.2023, 12:10 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 40510
Репутация: 1
Статус: Online
Распределитель пережимной РП.23.00.00 ЧЕРТЕЖ

Распределитель пережимной РП.23.00.00 сб
Распределитель пережимной РП.23.00.00 спецификация
Распределитель пережимной РП.23.00.00 3d сборка
Распределитель пережимной РП.23.00.00 чертежи
Корпус РП.23.00.01
Толкатель РП.23.00.02
Пружина РП.23.00.03
Крышка РП.23.00.04
Кронштейн РП.23.00.05
Электромагнит МГ202-КУ-3 РП.23.00.10 сб
Обмотка РП.23.00.11 бч
Сердечник РП.23.00.12
Изолятор РП.23.00.13
Кожух РП.23.00.14
Корпус электромагнита РП.23.00.15

Распределитель пережимной РП.23.00.00 СКАЧАТЬ

Распределитель пережимной РП.23.00.00 СКАЧАТЬ
