Р.33.00.00 ВО Ручка (Чертежи)

Р.33.00.00 ВО Ручка

engineerklub

Дата: Суббота, 29.06.2019, 15:27 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 33826

Репутация: 0

Статус: Offline

Ручка деталировка
Ручка деталирование
Ручка скачать

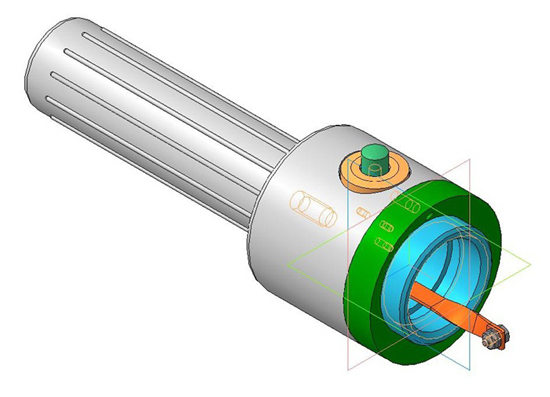

Ручка 3д модель
Ручка чертежи

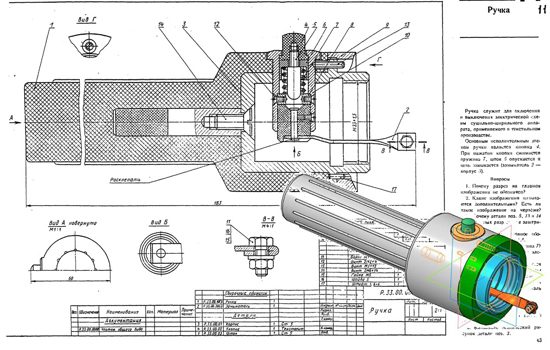

Ручка служит для включения и выключения сушильно-ширильного аппарата, применяемого в текстильном производстве.
Основным исполнительным звеном ручки является кнопка 4. При нажатии кнопки сжимается пружина 7, шток 5 опускается и цепь замыкается (замыкатель 2-корпус 3).

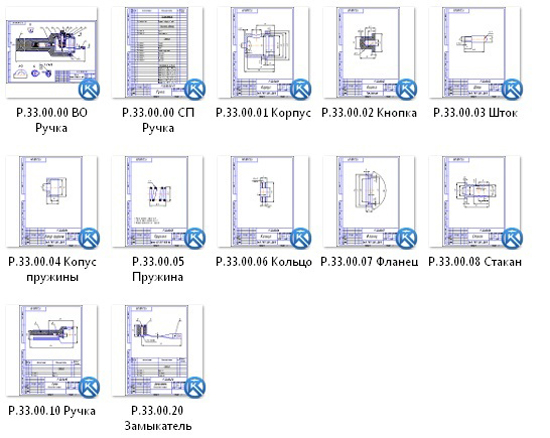

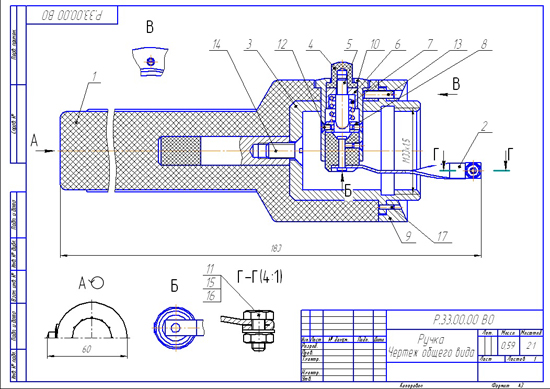

Р.33.00.00 ВО Ручка сборочный чертеж
Р.33.00.00 ВО Ручка спецификация
Р.33.00.10 Ручка сборочный чертеж
Р.33.00.20 Замыкатель сборочный чертеж
Р.33.00.01 Корпус
Р.33.00.02 Кнопка
Р.33.00.03 Шток
Р.33.00.04 Копус пружины
Р.33.00.05 Пружина
Р.33.00.06 Кольцо
Р.33.00.07 Фланец
Р.33.00.08 Стакан

СКАЧАТЬ МОЖНО ЗДЕСЬ

engineerklub

Дата: Воскресенье, 03.09.2023, 10:58 | Сообщение # 2

Генералиссимус

Группа: Администраторы

Сообщений: 33826

Репутация: 0

Статус: Offline

Ручка Р.33.00.00 ЧЕРТЕЖ

Ручка Р.33.00.00 сб
Ручка Р.33.00.00 спецификация
Ручка Р.33.00.00 3d сборка
Ручка Р.33.00.00 чертежи
Ручка Р.33.00.10 сборочный чертеж
Ручка Р.33.00.11
Втулка Р.33.00.12
Замыкатель Р.33.00.20 сборочный чертеж
Втулка Р.33.00.21
Заклепка Р.33.00.22
Контакт Р.33.00.23
Корпус Р.33.00.01
Кнопка Р.33.00.02
Шток Р.33.00.03
Копус пружины Р.33.00.04
Пружина Р.33.00.05
Кольцо Р.33.00.06
Фланец Р.33.00.07
Стакан Р.33.00.08

Ручка Р.33.00.00 СКАЧАТЬ
