ЗД.31.00.00 ВО Зажим дифференциальный (Чертежи)

ЗД.31.00.00 ВО Зажим дифференциальный

engineerklub

Дата: Суббота, 29.06.2019, 15:40 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 34245

Репутация: 0

Статус: Offline

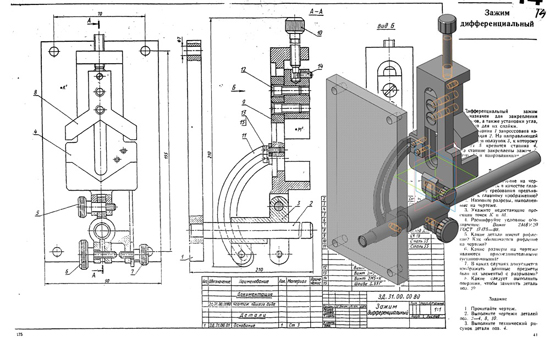

Зажим дифференциальный чертеж общего вида
Зажим дифференциальный чертежи
Зажим дифференциальный деталирование
Зажим дифференциальный скачать

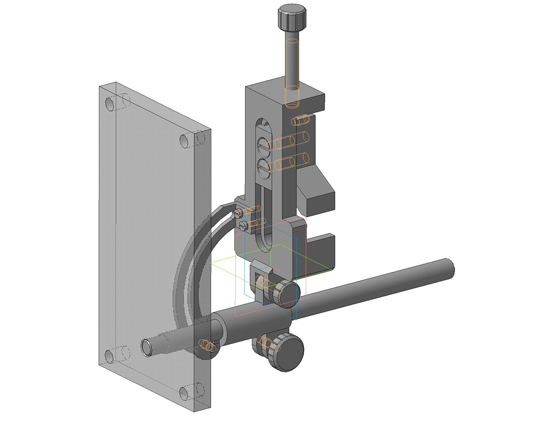

Зажим дифференциальный 3д модель

Дифференциальный зажим предназначен для закрепления разъемов, а также установки угла, удобного для их спайки.
В основании 1 запрессована направляющая 2. На направляющей установлен ползунок 3, к которому винтом 5 крепится станина 4. На станине закреплены зажим 8, винт 10 и направляющая планка 11.

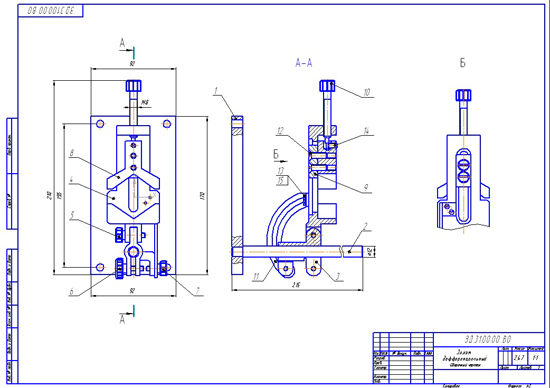

ЗД.31.00.00 ВО Зажим дифференциальный сборочный чертеж

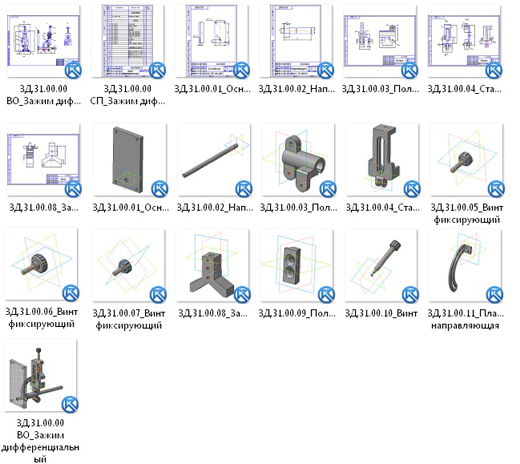

ЗД.31.00.00 СП Зажим дифференциальный спецификация
ЗД.31.00.01 Основание
ЗД.31.00.02 Направляющая
ЗД.31.00.03 Ползунок
ЗД.31.00.04 Станина
ЗД.31.00.05 Винт фиксирующий
ЗД.31.00.06 Винт фиксирующий
ЗД.31.00.07 Винт фиксирующий
ЗД.31.00.08 Зажим
ЗД.31.00.09 Ползунок
ЗД.31.00.10 Винт
ЗД.31.00.11 Планка направляющая

СКАЧАТЬ МОЖНО ЗДЕСЬ

engineerklub

Дата: Вторник, 05.09.2023, 13:43 | Сообщение # 2

Генералиссимус

Группа: Администраторы

Сообщений: 34245

Репутация: 0

Статус: Offline

Зажим дифференциальный ЗД.31.00.00 ЧЕРТЕЖ

Дифференциальный зажим предназначен для закрепления разъемов, а также установки угла, удобного для их спайки.
В основании 1 запрессована направляющая 2. На направляющей установлен ползунок 3, к которому винтом 5 крепится станина 4. На станине закреплены зажим 8, винт 10 и направляющая планка 11.

Зажим дифференциальный ЗД.31.00.00 сб
Зажим дифференциальный ЗД.31.00.00 спецификация
Зажим дифференциальный ЗД.31.00.00 3d сборка
Зажим дифференциальный ЗД.31.00.00 чертежи
Основание ЗД.31.00.01
Направляющая ЗД.31.00.02
Ползунок ЗД.31.00.03
Станина ЗД.31.00.04
Винт фиксирующий ЗД.31.00.05
Винт фиксирующий ЗД.31.00.06
Винт фиксирующий ЗД.31.00.07
Зажим ЗД.31.00.08
Ползунок ЗД.31.00.09
Винт ЗД.31.00.10
Планка направляющая ЗД.31.00.11

Зажим дифференциальный ЗД.31.00.00 СКАЧАТЬ
