ВК.29.00.00 ВО Выключатель (Чертежи)

ВК.29.00.00 ВО Выключатель

engineerklub

Дата: Суббота, 29.06.2019, 15:44 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 40515

Репутация: 1

Статус: Offline

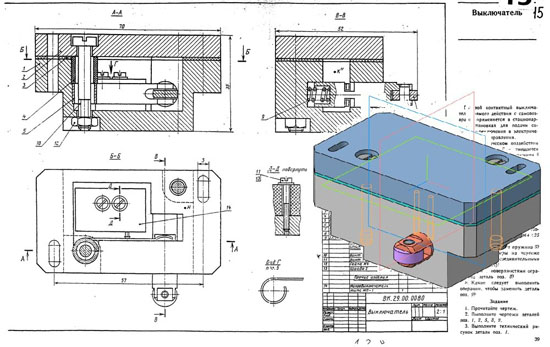

Выключатель ВК.29.00.00 ЧЕРТЕЖ
Выключатель чертеж общего вида
Выключатель деталировка
Выключатель деталирование
Выключатель скачать

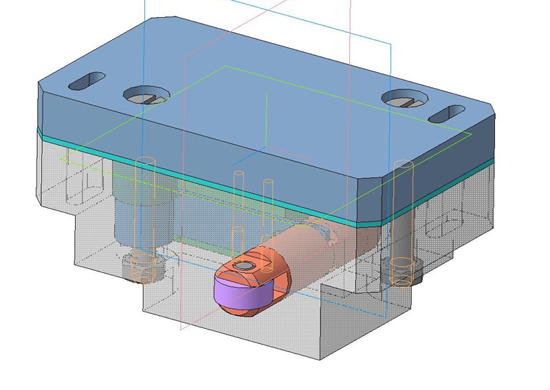

Выключатель 3д модель
Выключатель чертежи

Путевой контактный выключатель прямого действия с самовозвратом применяется в стационарных установках для подачи сигнала переключения в электрических цепях управления.
При механическом воздействии на ролик 6 шток 8 перемещается в корпусе 1. При этом пружина 5 воздействует на контакты микропереключателя 14, которые осуществляют подачу сигналов на переключение.

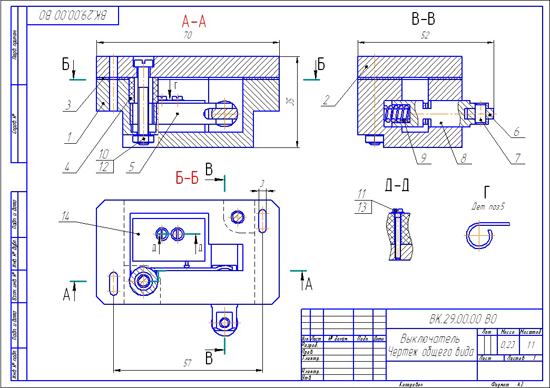

ВК.29.00.00 ВО Выключатель чертеж общего вида

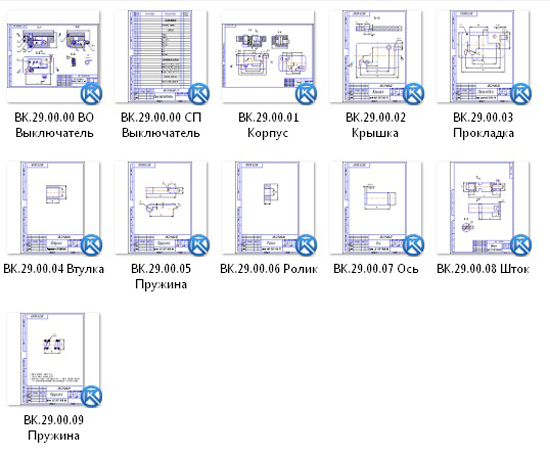

ВК.29.00.00 ВО Выключатель спецификация
ВК.29.00.01 Корпус
ВК.29.00.02 Крышка
ВК.29.00.03 Прокладка
ВК.29.00.04 Втулка
ВК.29.00.05 Пружина
ВК.29.00.06 Ролик
ВК.29.00.07 Ось
ВК.29.00.08 Шток
ВК.29.00.09 Пружина

Выключатель ВК.29.00.00 СКАЧАТЬ

СКАЧАТЬ МОЖНО ЗДЕСЬ
