Н.30.00.00 ВО Насос (Чертежи)

Н.30.00.00 ВО Насос

engineerklub

Дата: Понедельник, 01.07.2019, 05:35 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 40510

Репутация: 1

Статус: Offline

Насос Н.30.00.00 ЧЕРТЕЖ
Насос чертеж общего вида
Насос деталировка
Насос деталирование
Насос скачать

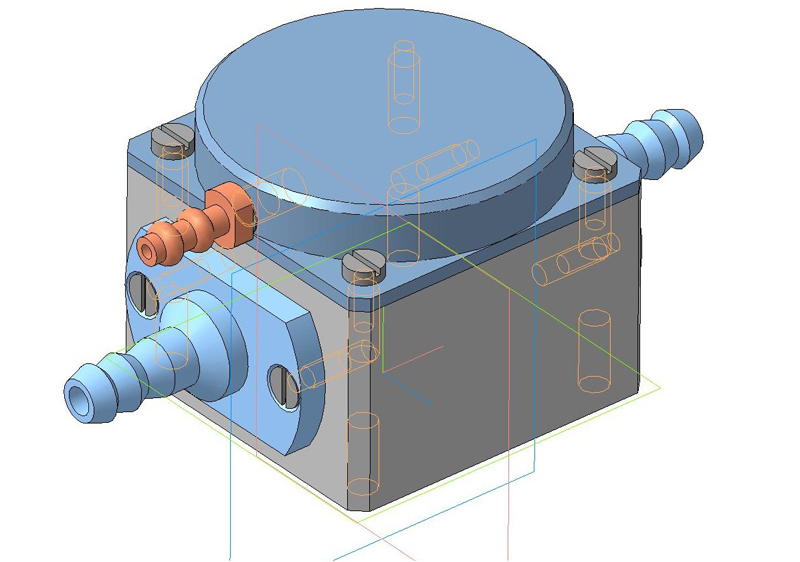

Насос 3д модель
Насос чертежи

Насос служит для подачи жидкости под давлением в рабочую систему.
При подаче сжатого воздуха через штуцер 5 мембрана 4 прижимается к корпусу 2 и жидкость через отверстия в правом клапане 1 подается в рабочую систему.
С прекращением подачи сжатого воздуха мембрана 4 возвращается в исходное положение. При этом осуществляется поступление жидкости в полость насоса через отверстия в левом клапане 1. Затем цикл повторяется.

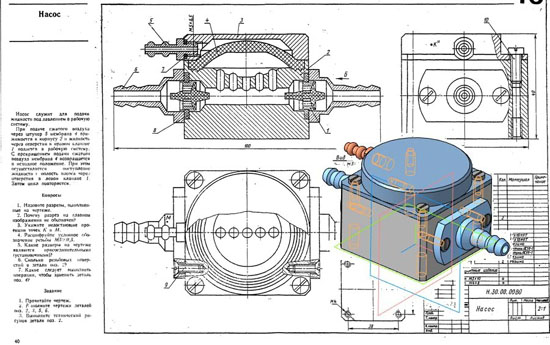

Н.30.00.00 ВО Насос сборочный чертеж

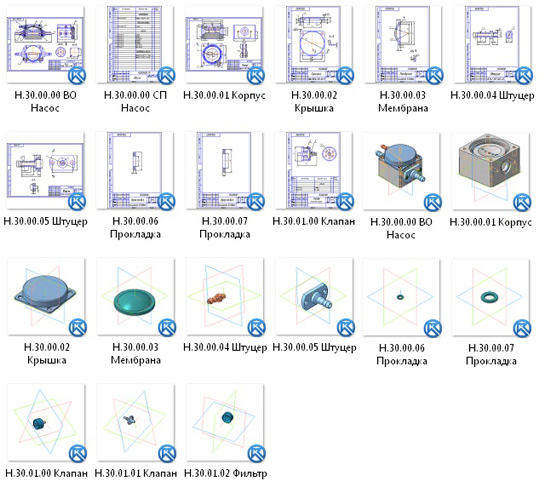

Н.30.00.00 сп Насос спецификация
Н.30.01.00 Клапан
Н.30.00.01 Корпус
Н.30.00.02 Крышка
Н.30.00.03 Мембрана
Н.30.00.04 Штуцер
Н.30.00.05 Штуцер
Н.30.00.06 Прокладка
Н.30.00.07 Прокладка

Насос Н.30.00.00 СКАЧАТЬ

СКАЧАТЬ МОЖНО ЗДЕСЬ
