К.25.00.00 ВО Клапан (Чертежи)

К.25.00.00 ВО Клапан

engineerklub

Дата: Понедельник, 01.07.2019, 05:46 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 34245

Репутация: 0

Статус: Offline

Клапан чертеж общего вида
Клапан деталировка
Клапан деталирование
Клапан скачать
Клапан 3д модель

Клапан предназначен для обеспечения прохода воздуха только в одном направлении. Применяется в в пневматических системах станков и другого оборудования.
При подачи воздуха через штуцер 3 цилиндр 1 находится в крайнем правом положении, воздух проходит через четыре радиальных отверстия детали 1, полости деталей 6 и 8 и выходит из клапана через штуцер 2. При подаче воздуха со стороны штуцера 2 или при повышении давления в правой полости клапана цилиндр 2 перемещается в крайне левое положение. При этом радиальные отверстия перекрываются и проход воздуха к штуцеру 3 закрывается.

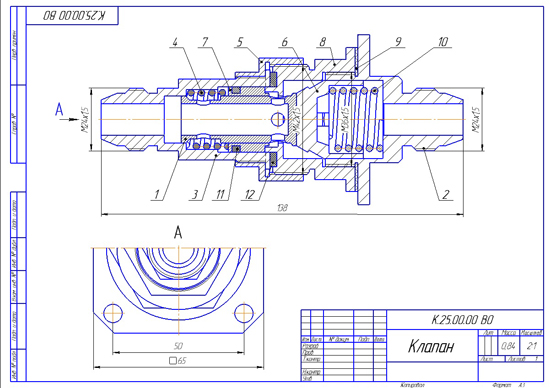

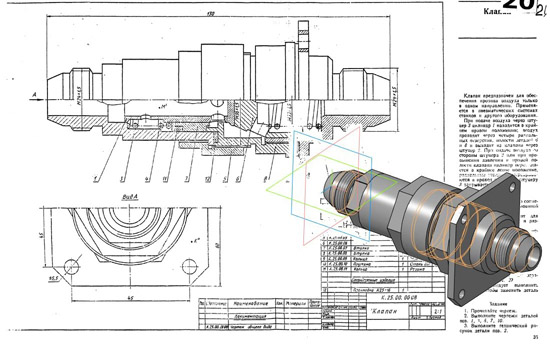

К.25.00.00 ВО Клапан сборочный чертеж
К.25.00.00 сп Клапан спецификация

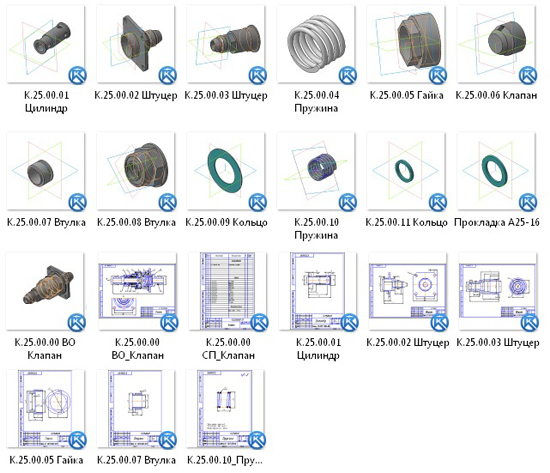

К.25.00.01 Цилиндр
К.25.00.02 Штуцер
К.25.00.03 Штуцер
К.25.00.04 Пружина
К.25.00.05 Гайка
К.25.00.06 Клапан
К.25.00.07 Втулка
К.25.00.08 Втулка
К.25.00.09 Кольцо
К.25.00.10 Пружина
К.25.00.11 Кольцо

СКАЧАТЬ МОЖНО ЗДЕСЬ
