Привод контактной группы чертеж общего вида
Привод контактной группы деталировка
Привод контактной группы деталирование
Привод контактной группы скачать

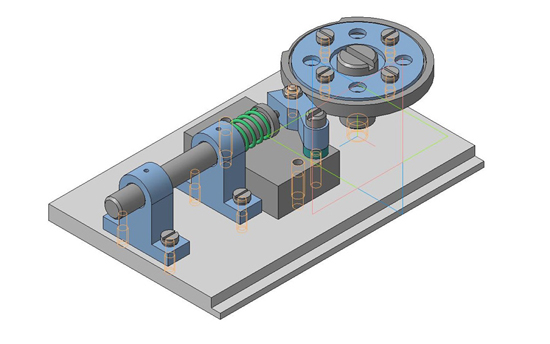

Привод контактной группы 3д модель
Привод контактной группы чертежи

Привод предназначен для передачи усилия электромеханической группе контактов от шагового электродвигателя.
Электродвигатель передает вращение ступице 10 с закрепленным на ней кулачком 11. В зависимости от положения кулачка происходит перемещение рычага 6 через ролик 7. Перемещение рычага передается толкателю 4, который непосредственно воздействует на контактную группу.

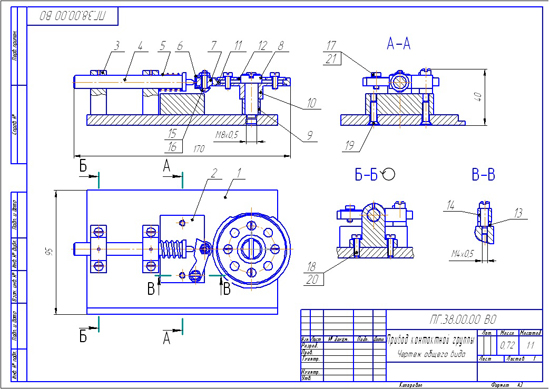

ПГ.38.00.00 ВО Привод контактной группы сборочный чертеж

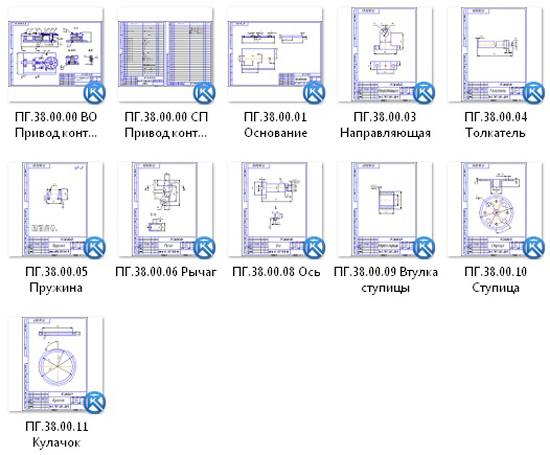

ПГ.38.00.00 сп Привод контактной группы спецификация
ПГ.38.00.01 Основание
ПГ.38.00.02 Платик
ПГ.38.00.03 Направляющая
ПГ.38.00.04 Толкатель
ПГ.38.00.05 Пружина
ПГ.38.00.06 Рычаг
ПГ.38.00.07 Ролик
ПГ.38.00.08 Ось
ПГ.38.00.09 Втулка ступицы
ПГ.38.00.10 Ступица
ПГ.38.00.11 Кулачок
ПГ.38.00.12 Шайба прижимная
ПГ.38.00.13 Шайба специальная
ПГ.38.00.14 Ось рычага

СКАЧАТЬ МОЖНО ЗДЕСЬ
