Механизм продольного перемещения деталировка
Механизм продольного перемещения деталирование
Механизм продольного перемещения скачать
Механизм продольного перемещения модель
Механизм продольного перемещения чертежи

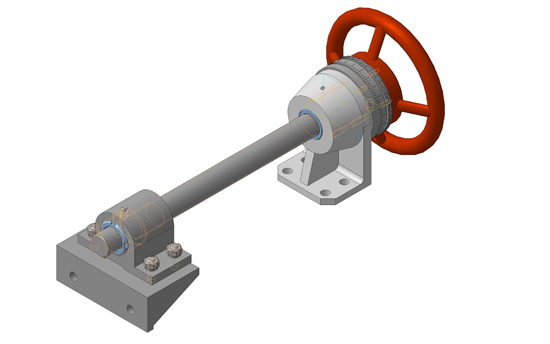

Механизм продольного перемещения применяется в приспособлении для точной установки стекла в заданное положение в камере резагельной машины.
Ходовой винт 4 установлен в кронштейне 1, который крепится на раме приспособления. При повороте ходового винта 4 с помощью маховика 10 на определенный угол, кронштейн 2 через гайку 5 получает соответствующее продольное перемещение с точностью до 0,1 мм. Максимальное продольное перемещение кронштейна 160 мм.

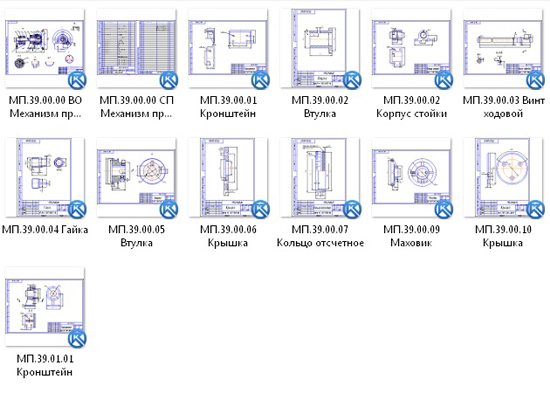

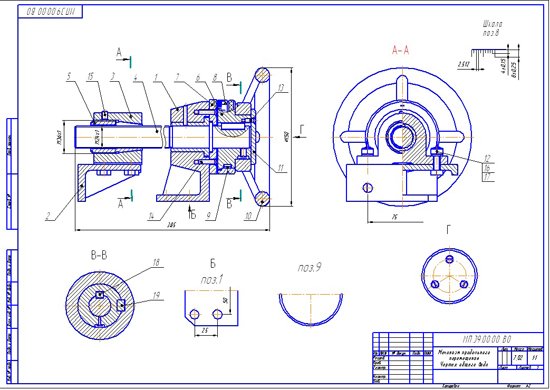

МП.39.00.00 ВО Механизм продольного перемещения чертеж общего вида
МП.39.00.00 сп Механизм продольного перемещения спецификация
МП.39.01.00 СБ Кронштейн
МП.39.00.01 Кронштейн
МП.39.00.02 Корпус стойки
МП.39.00.03 Винт ходовой
МП.39.00.04 Гайка
МП.39.00.05 Втулка
МП.39.00.06 Крышка
МП.39.00.07 Кольцо отсчетное
МП.39.00.08 Пружина
МП.39.00.09 Маховик
МП.39.00.10 Крышка
МП.39.00.18 Шпонка
