Реле давления деталировка
Реле давления деталирование
Реле давления скачать
Реле давления модель

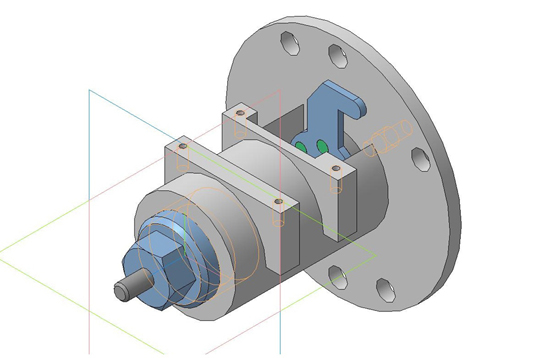

Реле давления чертежи

Реле предназначено для поддержания постоянного давления в трубопроводах.
Давление жидкости в системе через промежуточные связи передается на толкатель 6 и жестко связанный с ним рычаг 1. В результате перемещения рычага 1 осуществляется взаимодействие с управляющей аппаратурой.

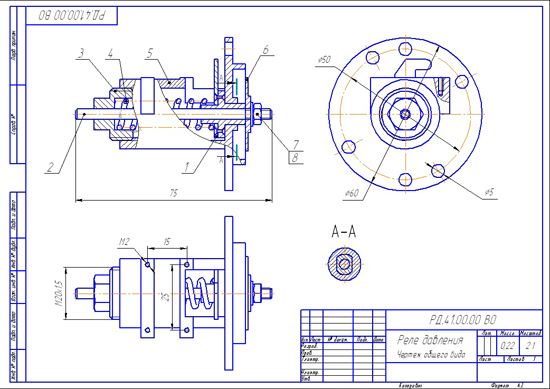

РД.41.00.00 ВО Реле давления чертеж общего вида
РД.41.00.00 сп Реле давления спецификация

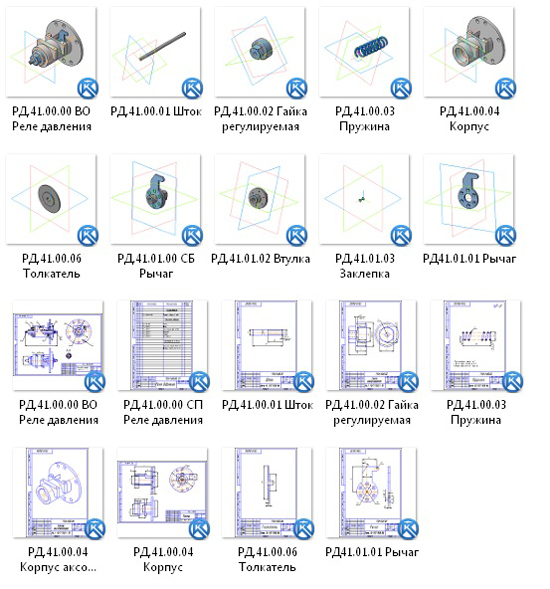

РД.41.01.00 СБ Рычаг
РД.41.00.01 Шток
РД.41.00.02 Гайка регулируемая
РД.41.00.03 Пружина
РД.41.00.04 Корпус
РД.41.00.06 Толкатель
РД.41.01.02 Втулка
РД.41.01.03 Заклепка
РД.41.01.01 Рычаг
