Выключатель В.14.00.00 ЧЕРТЕЖ

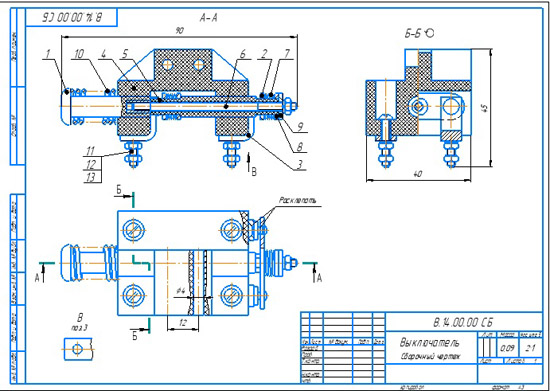

Выключатель предназначен для размыкания двух цепей. В исходном положении контактные пластины 2 замыкают обе цепи. При нажатии на кнопку 1 ось 6 перемещается вправо. При этом контактные пластины 2 остаются прижатыми пружинами 7 к контактам до тех пор, пока торцы а втулки 5 и кнопки 1 не подойдут к контактным пластинам 2. При дальнейшем движении кнопки контактные пластины 2 отжимаются торцами втулки 5 и кнопки 1 и цепи размыкаются.

Выключатель В.14.00.00 сб
Выключатель В.14.00.00 спецификация
Выключатель В.14.00.00 3d сборка
Выключатель В.14.00.00 чертежи
Кнопка В.14.01.00 сб
Пластина контактная В.14.02.00 сб
Клемма В.14.03.00 сб
Корпус В.14.00.01
Втулка В.14.00.02
Ось В.14.00.03
Пружина В.14.00.04
Шайба В.14.00.05
Шайба В.14.00.06
Пружина В.14.00.07
