Вилка кабельная угловая ВК.19.00.00 ЧЕРТЕЖ

Кабельная вилка является одной из двух частей разъема, применяемого для соединения электрического кабеля. Соединение с сочленяемой частью разъема - розеткой происходит с помощью контакта 1 и гайки 2. Кабель вставляют в вилку, припаивают к контакту 1 через отверстие корпуса 5, закрываемое заглушкой 6, и закрепляют в вилке с помощью уплотнителя 8 и гайки 10.

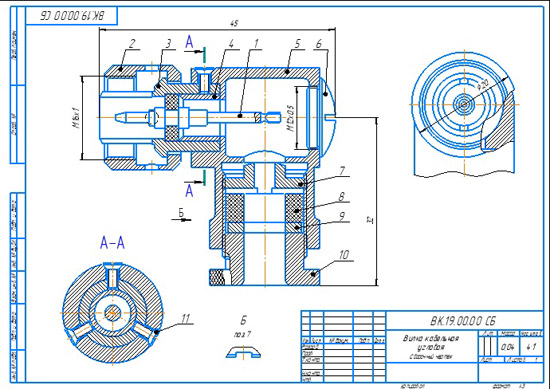

Вилка кабельная угловая ВК.19.00.00 сб
Вилка кабельная угловая ВК.19.00.00 спецификацмя
Вилка кабельная угловая ВК.19.00.00 3d сборка
Вилка кабельная угловая ВК.19.00.00 чертежи
Контакт ВК.19.01.00
Гайка ВК.19.00.01
Стакан ВК.19.00.02
Втулка ВК.19.00.03
Корпус ВК.19.00.04
Заглушка ВК.19.00.05
Гайка ВК.19.00.06
Уплотнитель ВК.19.00.07
Шайба ВК.19.00.08
Гайка ВК.19.00.09
