Диск контактный ДК.32.00.00 ЧЕРТЕЖ

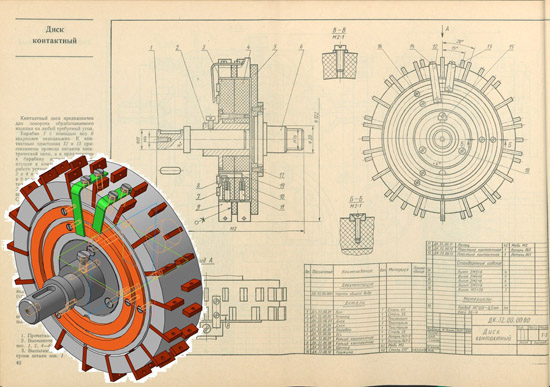

Контактный диск предназначен для поворота обрабатываемого изделия на любой требуемый угол. Барабан 5 с помощью оси 6 закреплен неподвижно. К контактным пластинам 12 и 13 присоединены провода питания электрической цепи, а к прикрепленным к барабану щеткам - провода, идущие к командоаппарату. при работе установки вал 1 с дисками 3 и 4 и контактными кольцами 7 и 8 поворачивается и при контактировании пальцев 11 со щетками 9 цепи замыкаются и на командоаппарат подаются сигналы. С командоаппарата сигналы передаются на привод поворота изделия, угол поворота которого зависит от числа поданных сигналов.

Диск контактный ДК.32.00.00 СБ
Диск контактный ДК.32.00.00 спецификация
Диск контактный ДК.32.00.00 3d сборка
Диск контактный ДК.32.00.00 чертежи
Вал ДК.32.00.01
Фланец ДК.32.00.02
Диск ДК.32.00.03
Диск ДК.32.00.04
Барабан ДК.32.00.05
Ось ДК.32.00.06
Кольцо контактное ДК.32.00.07
Кольцо контактное ДК.32.00.08
Щетка ДК.32.00.09
Пружина ДК.32.00.10
Палец ДК.32.00.11
Пластина контактная ДК.32.00.12
Пластина контактная ДК.32.00.13
