Механизм торможения МТ.34.00.00 ЧЕРТЕЖ
engineerklubДата: Воскресенье, 13.04.2025, 05:53 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33826
Репутация: 0
Статус: Offline

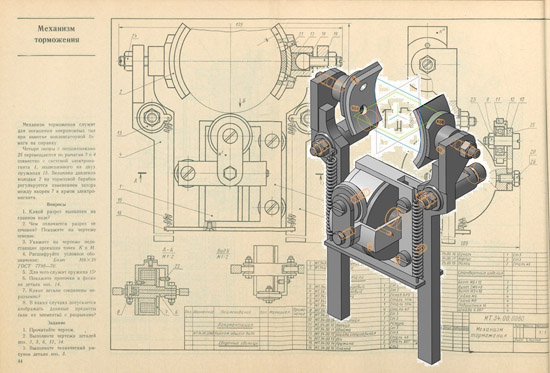

Механизм торможения МТ.34.00.00 ЧЕРТЕЖ

Механизм торможения служит для погашения инерционных сил при намотке конденсаторной бумаги на оправку.
Четыре опоры с подшипниками 25 перемещаются по рычагам 3 и 4 совместно с системой электромагнита 1, подвешенного на двух пружинах 15. Величина давления колодки 2 на тормозной барабан регулируется изменением зазора между якорем 7 и ярмом электромагнита.

Механизм торможения МТ.34.00.00 сб
Механизм торможения МТ.34.00.00 спецификация
Механизм торможения МТ.34.00.00 3d сборка
Механизм торможения МТ.34.00.00 чертежи
Электромагнит МТ.34.01.00
Колодка МТ.34.02.00
Рычаг правый МТ.34.00.01
Рычаг левый МТ.34.00.02
Каретка МТ.34.00.03
Шток МТ.34.00.04
Якорь МТ.34.00.05
Ось МТ.34.00.06
Кольцо МТ.34.00.07
Кронштейн МТ.34.00.08
Кольцо МТ.34.00.10
Обойма МТ.34.00.11
Шайба специальная МТ.34.00.12
Ось МТ.34.00.13
Пружина МТ.34.00.14
Планка МТ.34.00.15
Сухарь МТ.34.00.16
Корпус МТ.34.00.17
Палец МТ.34.00.18

Механизм торможения МТ.34.00.00 СКАЧАТЬ
