Клапан К.42.00.00 ЧЕРТЕЖ

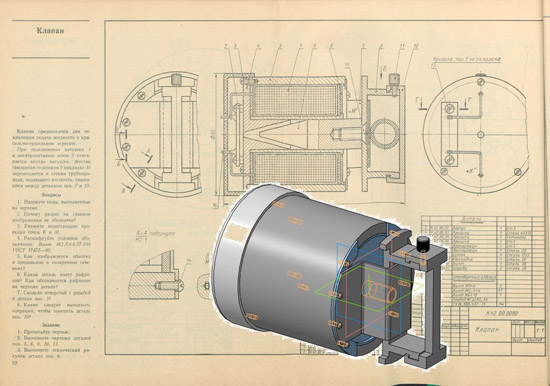

Клапан предназначен для отключения подачи жидкости в красильно-сушильном агрегате. При подключении катушки 1 к электропитанию шток 9 втягивается внутрь катушки. Жестко связанная со штоком 9 накладка 10 перемещается и стенки трубопровода, подающего жидкость, смыкаются между деталями поз. 7 и 10.

Клапан К.42.00.00 сб
Клапан К.42.00.00 спецификация
Клапан К.42.00.00 3d сборка
Клапан К.42.00.00 чертежи
Катушка К.42.01.00
Плита К.42.02.00
Корпус К.42.00.02
Крышка К.42.00.03
Крышка К.42.00.04
Крышка К.42.00.05
Кронштейн К.42.00.06
Кронштейн К.42.00.07
Шток К.42.00.08
Накладка К.42.00.09
Винт К.42.00.10
Шайба К.42.00.11
