Р.02.00.00 Ресивер
engineerklubДата: Четверг, 23.07.2020, 12:35 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33950
Репутация: 0
Статус: Offline
Ресивер чертежи
Ресивер сборочный чертеж
Ресивер чертежи
Ресивер деталировка
Ресивер скачать
Ресивер 3д модель


Ресивер служит для сглаживания колебаний давления, вызываемых пульсирующей подачей и прерывистым расходом.
Полость корпуса 2 ресивера через штуцер 7 соединена с пневмомагистралью, а
полость мембраны 4 с камерой, давление в которой такое же, как и в
магистрали. При изменении давления в магистрали меняется геометрический
объем полости мембраны, за счет чего давления в магистрали
выравнивается.

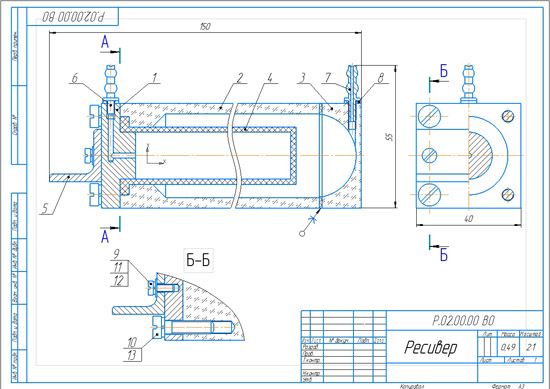

Ресивер Р.02.00.00 сборочный чертеж
Ресивер Р.02.00.00 спецификация

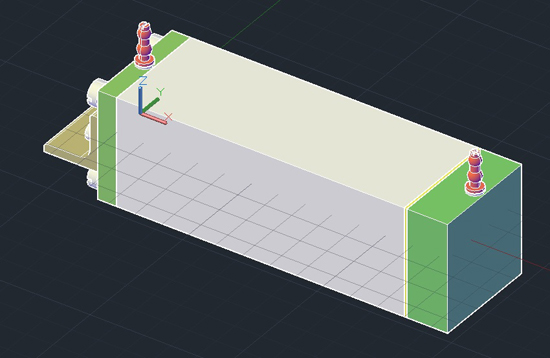

Ресивер Р.02.00.00 3d модель
Фланец Р.02.00.01
Корпус Р.02.00.02
Крышка Р.02.00.03
Мембрана Р.02.00.04
Кронштейн Р.02.00.05
Штуцер Р.02.00.06
Штуцер Р.02.00.07
Прокладка Р.02.00.08

СКАЧАТЬ

engineerklubДата: Суббота, 21.08.2021, 16:43 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33950
Репутация: 0
Статус: Offline

Ресивер Р.02.00.00 автокад
Ресивер Р.02.00.00 чертежи
Ресивер Р.02.00.00 деталировка
Ресивер Р.02.00.00 скачать
Ресивер Р.02.00.00 AutoCAD 3д модель

СКАЧАТЬ
