Датчик реле давления ДД.10.00.00 (контрольная работа)

Датчик реле давления ДД.10.00.00

engineerklub

Дата: Воскресенье, 18.10.2020, 07:24 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 40470

Репутация: 1

Статус: Offline

Датчик реле давления ДД.10.00.00 ЧЕРТЕЖ
Датчик реле давления чертежи
Датчик реле давления сборочный чертеж
Датчик реле давления чертежи
Датчик реле давления деталировка
Датчик реле давления скачать
Датчик реле давления 3д модель

Датчик предназначен для поддержания постоянного давления в пневматической системе. Воздух поступает в полость корпуса 1. Диафрагма 11 под давлением воздуха перемещается, преодолевая силу пружины 6 и одновременно поворачивая рычаг 7 около оси 10, при этом упор 14 рычага воздействует на исполнительный механизм. Срабатывание реле
регулируется винтом 5.

Датчик реле давления ДД.10.00.00 сборочный чертеж
Датчик реле давления ДД.10.00.00 спецификация

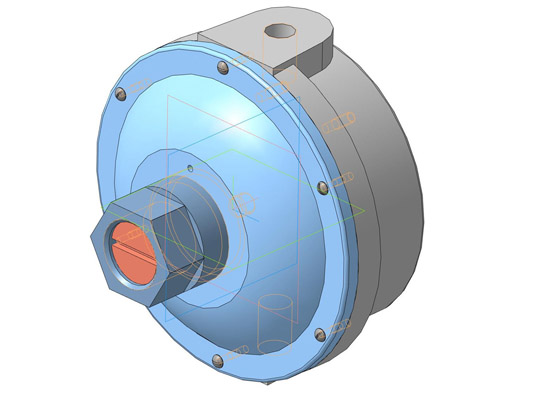

Датчик реле давления ДД.10.00.00 3д модель
Корпус ДД.10.00.01
Крышка ДД.10.00.02
Футорка ДД.10.00.03
Центр ДД.10.00.04
Винт ДД.10.00.05
Пружина ДД.10.00.06
Рычаг ДД.10.00.07
Тяга ДД.10.00.08
Опора ДД.10.00.09
Ось ДД.10.00.10
Диафрагма ДД.10.00.11
Прокладка ДД.10.00.12
Прокладка ДД.10.00.13
Упор ДД.10.00.14

Датчик реле давления ДД.10.00.00 СКАЧАТЬ

СКАЧАТЬ
