Переключатель П.21.00.00

engineerklub

Дата: Воскресенье, 15.08.2021, 14:04 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 33902

Репутация: 0

Статус: Offline

Переключатель сборочный чертеж
Переключатель чертежи
Переключатель деталирование
Переключатель скачать
Переключатель 3д модель

Переключатель применяется для блокировки различных механизмов, станков и используется как контактный датчик
положения различных деталей механизмов.
При нажатии на шток 2 поступательное движение механизма передается на держатель 3. На
держателе 3 установлены две контактные пластины 5, которые с помощью
пружины 11 прижимаются к контакту 6. Держатель 3, сжимая пружину 10,
доходит до упора 4. В результате одна цепь разрывается, а другая
замыкается.

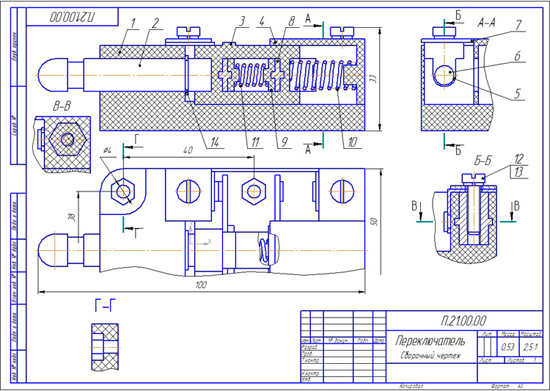

Переключатель П.21.00.00 сборочный чертеж
Переключатель П.21.00.00 спецификация

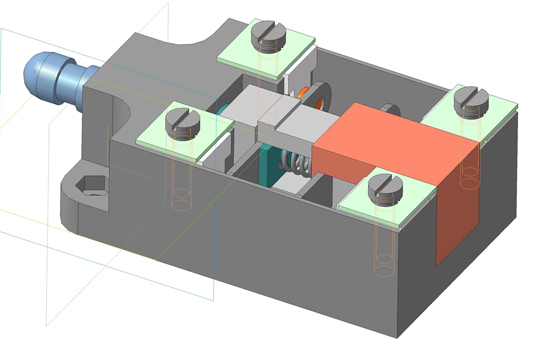

Переключатель П.21.00.00 3д модель
Корпус П.21.01.00
Шток П.21.00.02
Держатель П.21.00.03
Упор П.21.00.04
Пластина контактная П.21.00.05
Контакт П.21.00.06
Шайба П.21.00.07
Контакт подвижный П.21.00.08
Изолятор П.21.00.09
Пружина П.21.00.10
Пружина П.21.00.11
