Индикатор скорости ИС.13.00.00 ВО
Индикатор скорости чертеж общего вида
Индикатор скорости чертежи
Индикатор скорости деталирование
Индикатор скорости скачать
Индикатор скорости 3д модель

Индикатор скорости предназначен для определения и регистрации частоты вращения валов машин и приборов.
Вращение вала передается ролику 5 через ременную передачу, а затем многополюсному магниту 22. При вращении магнита меняется магнитное поле, которое вызывает изменение ЭДС (электродвижущей силы) в катушке 1.
К катушке подсъединяется осцилограф, регистрирующий изменение ЭДС. Показаният частоты вращения снимают с вольтметра, который имеет соответствующую градировку.

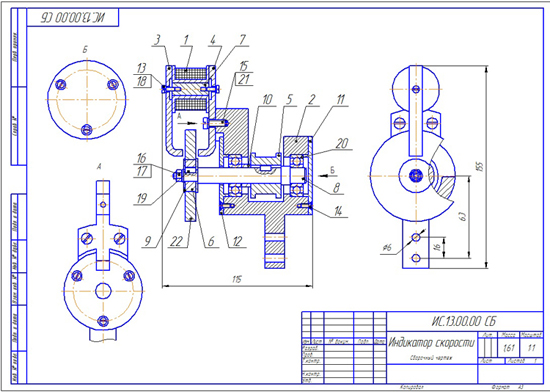

Индикатор скорости ИС.13.00.00 сборочный чертеж
Индикатор скорости ИС.13.00.00 спецификация
Катушка ИС.13.01.00
Корпус ИС.13.00.02
Кронштейн ИС.13.00.03
Кронштейн ИС.13.00.04
Ролик ИС.13.00.05
Втулка ИС.13.00.06
Валик ИС.13.00.07
Вал ИС.13.00.08
Шайба ИС.13.00.09
Кольцо ИС.13.00.10
Крышка ИС.13.00.11
Крышка ИС.13.00.12
