| Приспособление для фрезерования паза сборочный чертеж
Приспособление для фрезерования паза спецификация
чертеж Основание сделан на формате А2
Чертеж Вал-шестерня сделан на формате А3
m=3 мм, z=20
Приспособление предназначено для фрезерования паза L=45 мм, t=4,5 мм концевой фрезой ф12 мм.

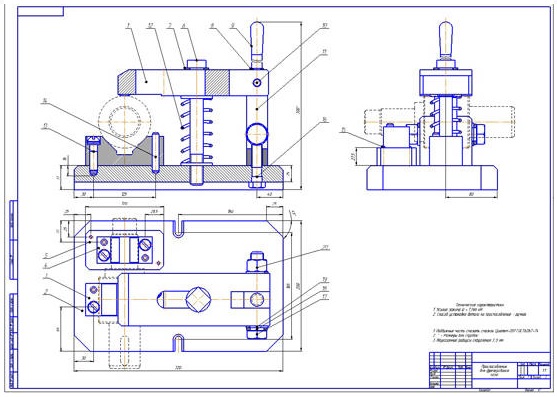

Общий вид спроектированного приспособления представлен на сборочном чертеже формата А1.
Деталь типа “Вал” устанавливается на две призмы 3 и 4 диаметрами ф40 и ф79,95. Причем призма 4, на которую базируется наружная цилиндрическая поверхность ф40 установлена на плиту 5 высотой 27,5 мм и прикреплена двумя винтами 15 (Винт М2,5-6gx35 ГОСТ 10336-80) к основанию 2 приспособления, что обеспечивает правильное положение заготовки в пространстве относительно оси X и Z.
Прижим заготовки осуществляется прихватом 1 (Прихват 7011-0567 ГОСТ 9058-69) посредством затягивания усиленного станочного болта с четырехгранной головкой 6 через пружину 12, которая в свою очередь обеспечивает защиту от случайного удара прихвата об поверхность детали.
Максимальное усилие зажатия детали 1,766 кН.
В эксплуатации приспособление является очень простым, удобным с точки зрения установки и снятия детали.
Приспособление для фрезерования паза
