| КРАН ВСПОМОГАТЕЛЬНОГО ТОРМОЗА ЛОКОМОТИВА № 254
Кран вспомогательного тормоза (КВТ) усл. №254 предназначен для управления тормозами локомотива. Он включает в себя части: верхнюю (регулировочную), среднюю (повторительное реле) и нижнюю (привалочную плиту).
Верхняя часть состоит из корпуса 5, в котором расположен регулировочный стакан 2 с левой двух заходной резьбой, регулировочной пружиной 6 и регулировочным винтом 2. В нижней части стакана стопорным кольцом 9 закреплена опорная шайба 8. Ручка 23 закреплена на стакане винтом 4. Регулировочная пружина зажата в центрирующих (упорных) шайбах 3 и 7. В приливе корпуса верхней части расположен буфер отпуска, состоящий из подвижной втулки 21 с атмосферными отверстиями и отпускного клапана 22, нагруженных соответствующими пружинами.
В корпусе 13 средней части находятся уплотненные резиновыми манжетами верхний одиночный поршень 11, направляющий диск 10 и нижний двойной поршень 12. В поездном положены ручки крана между хвостовиком верхнего поршня и центрирующей шайбой 7 (направляющим упором) имеется зазор. Нижний поршень имеет полый шток и ряд радиальных отверстий между дисками. Полость между дисками нижнего поршня сообщена с атмосферой. Полость под нижним поршнем сообщена с ТЦ.
Под нижним поршнем находится двухседельчатый клапан 12, на который снизу действует пружина, упирающаяся вторым концом на шайбу 17. Верхняя (выпускная) часть клапана притерта к хвостовику нижнего поршня. Нижняя конусная часть клапана является впускной частью.
В приливе корпуса средней части в седле 19 расположен напруженный пружиной и уплотненный резиновой манжетой переключательный поршенек 20.
В нижней части крана (привалочной пните) 16 расположена дополнительная камера объемом 0,3 л и штуцеры для подключения трубопроводов от главных резервуаров (ГР), воздухораспределителя (ВР) и тормозных цилиндров (ТЦ).
Полость над переключательным поршеньком, полость между поршнями и дополнительная камера объемом 0,3 л сообщаются между собой через калиброванное отверстие диаметром 0,8 мм.

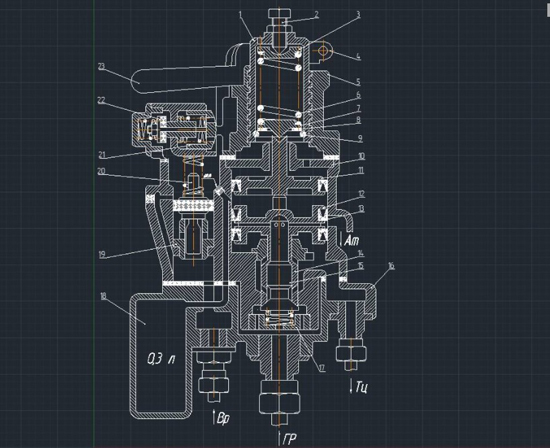

Кран вспомогательного тормоза 254 сборочный чертеж
