| Разветвитель на два выхода сборочный чертеж
Разветвитель на два выхода чертежи
Разветвитель на два выхода деталирование
Разветвитель на два выхода скачать

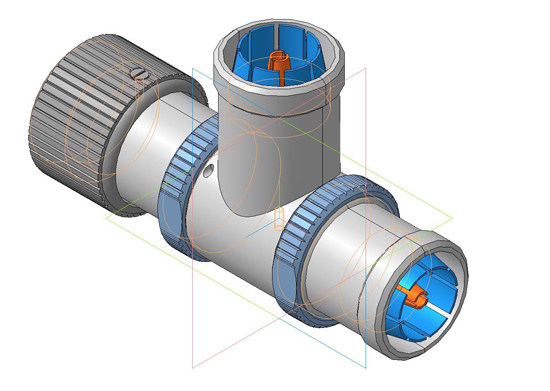

Разветвитель на два выхода 3д модель
Разветвитель на два выхода служит для изменения направления тока высокой частоты и распределения его в узлах радиоаппаратуры.
В корпусе 1, являющемся составным из двух частей, размещены штепсель 3, сопротивления и гнезда 6. Общим выводом разветвителя является штепсель 3. Ток высокой частоты, проходя через штепсель 3, держатель 8 и сопротивления УНУ (углеродистые, незащищенные, ультравысокочастотные), разветвляется и поступает к гнездам 6 и далее к узлам аппаратуры. К гнездам 6 подводятся кабели, которые крепятся высокочастотными разъемами.

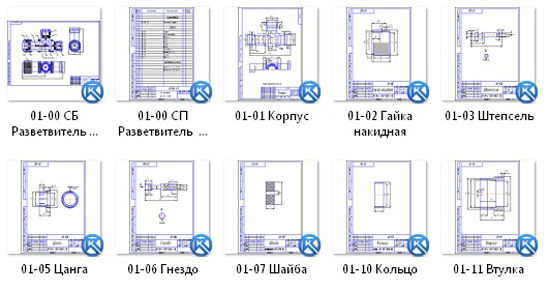

01-00 сб Разветвитель на два выхода сборочный чертеж
01-00 сп Разветвитель на два выхода спецификация
01-01 Корпус
01-02 Гайка накидная
01-03 Штепсель
01-04 Гайка
01-05 Цанга
01-06 Гнездо
01-07 Шайба
01-08 Держатель
01-09 Штифт
01-10 Кольцо
01-11 Втулка
01-12 Винт М2х6
01-13 Проволока
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
