| Муфта короткозамкнутая сборочный чертеж
Муфта короткозамкнутая чертежи
Муфта короткозамкнутая деталирование
Муфта короткозамкнутая скачать

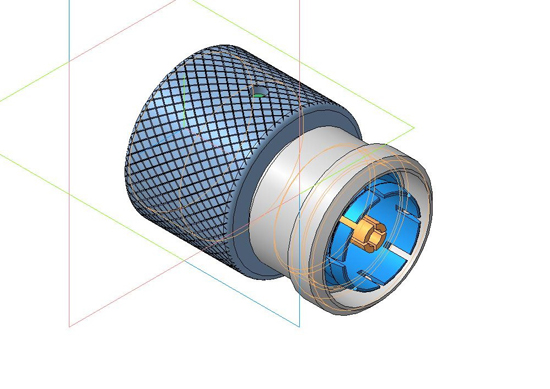

Муфта короткозамкнутая 3д модель
Муфта короткозамкнутая служит для заколачивания фидера при измерении фазы синусоидальных колебаний электрического тока частотой от 500 до 3000 МГц.
С помощью муфты производится короткое замыкание контактного наконечника 3, который служит штепсельной вставкой, или контактного гнезда 5, являющегося розеткой высокочастотного разъема.

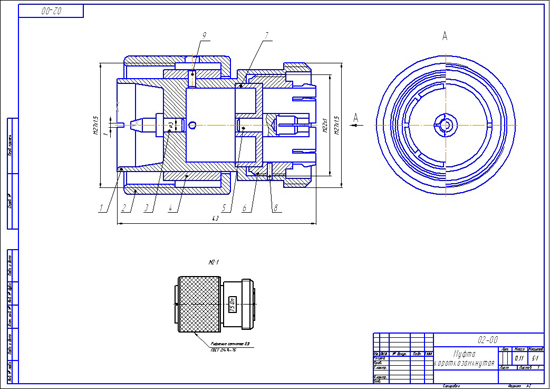

Муфта состоит из корпуса 1, на который надета накидная гайка 2, удерживаемая с помощью кольца 4 и штифта 9.
В корпус 1 с одной стороны запрессован контактный наконечник 3, а с другой стороны свободно вставлен короткозамыкатель 7, в который запрессовано контактное гнездо 5. Короткозамыкатель 7 прижимается к корпусу 1 втулкой 6.
Таким образом, короткое замыкание осуществляется в левой части через корпус 1, а в правой части - через короткозамыкатель 7.

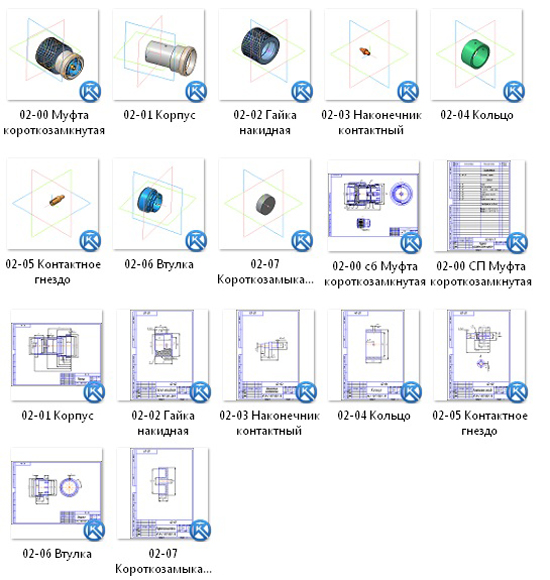

02-00 сб Муфта короткозамкнутая сборочный чертеж
02-00 сп Муфта короткозамкнутая спецификация
02-01 Корпус
02-02 Гайка накидная
02-03 Наконечник контактный
02-04 Кольцо
02-05 Контактное гнездо
02-06 Втулка
02-07 Короткозамыкатель
