Приспособление для нарезки сегментных шпонок 00.18.000

Приспособление предназначено для производства сегментных шпонок из заготовок (готовых шайб) на горизонтально-фрезерном станке.

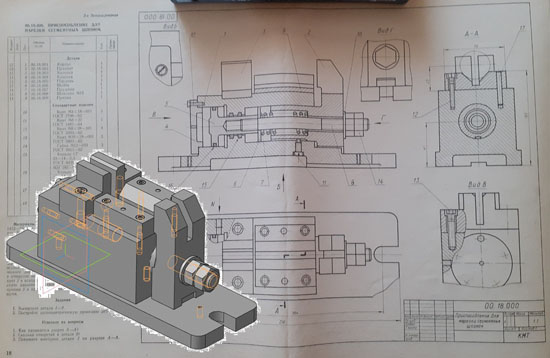

В корпус поз. 1 вставлен прихват поз. 2, соединенный шпилькой поз. 8 с поршнем поз. 5 цилиндра обратного действия. Зажим нескольких заготовок, установленных на призме поз. 9 (на чертеже показаны тонкой линией, см. разрез А—А), осуществляется прихватом под воздействием гидравлического давления на поршень (жидкость поступает в отверстие по стрелке). Пружина поз. 7 Возвращает прихват в исходное положение после того, как в цилиндре снято давление. Дисковая фреза центрируется по оси призмы поз. 9 и прорези установочной колодки поз. 3 с помощью щупа.

Приспособление для нарезки сегментных шпонок 00.18.000 сб
Приспособление для нарезки сегментных шпонок 00.18.000 спецификация
Приспособление для нарезки сегментных шпонок 00.18.000 3d сборка
Приспособление для нарезки сегментных шпонок 00.18.000 деталирование
Приспособление для нарезки сегментных шпонок 00.18.000 деталировка
Приспособление для нарезки сегментных шпонок 00.18.000 чертежи
Корпус 00.18.001
Прихват 00.18.002
Колодка 00.18.003
Крышка 00.18.004
Поршень 00.18.005
Шайба 00.18.006
Пружина 00.18.007
Шпилька М12 00.18.008
Призма 00.18.009

Приспособление для нарезки сегментных шпонок 00.18.000 СКАЧАТЬ
