Тиски 00.34.000 ЧЕРТЕЖ Данные тиски являются универсальными и служат для закрепления обрабатываемых деталей на фрезерных и строгальных станках. Корпус поз. 1 прикрепляют к столу станка четырьмя болтами, которые входят в прорези основания корпуса (на чертеже болты не показаны). Обрабатываемую деталь закладывают между двумя смежными пластинами поз. 4, одна из которых прикреплена винтами поз. 8 к корпусу, другая — к подвижной губке поз. 2. Ходовой винт поз. 3, имеющий прямоугольную резьбу правого направления, фиксируется от осевого перемещения буртиками, упирающимися в торцы отверстия корпуса поз. 1 и крышки поз. 5. При перемещении подвижной губки влево обрабатываемая деталь зажимается между пластинками. Чтобы губка не приподнималась, к ней снизу болтами поз. 7 прикреплены две направляющие планки поз. 6.

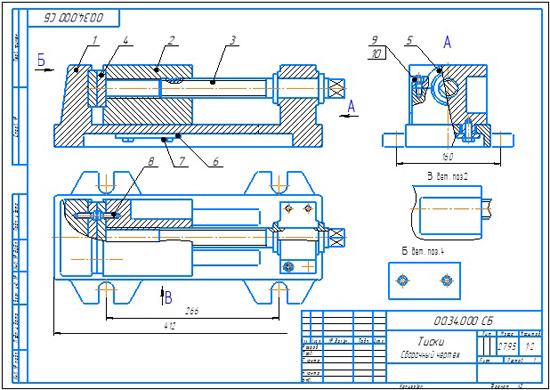

Тиски 00.34.000 сборочный чертеж Тиски 00.34.000 спецификация Тиски 00.34.000 3d модель Тиски Тиски 00.34.000 чертежи Корпус 00.34.001 Губка подвижная 00.34.002 Винт 00.34.003 Пластина 00.34.004 Крышка 00.34.005 Планка 00.34.006
