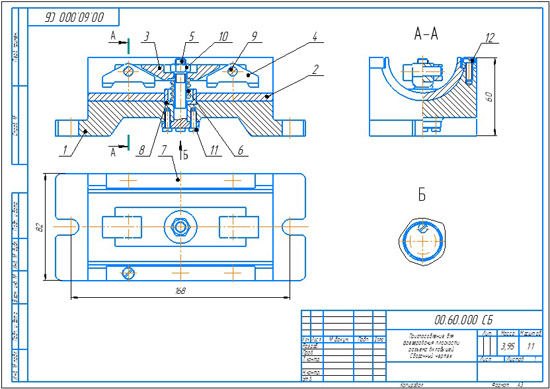

Приспособление для фрезерования плоскости разъема вкладышей 00.60.000 ЧЕРТЕЖ

Приспособление применяется для фрезерования плоскостей разъема одновременно двух вкладышей подшипника. На разрезе А-А вкладыш изображен тонкой линией.
Вкладыш устанавливают на опору поз. 2 по обеим сторонам винта поз. 5. Опору крепят к корпусу поз. 1 двумя пластинами поз. 7 и шестью винтами поз. 12. Обрабатываемые вкладыши закрепляют прихватом поз. 3 и прижимами поз. 4. Головка винта поз. 5 фиксируется винтами поз. 11. Усилие зажима регулируется в специальной гайкой поз. 10.

Приспособление для фрезерования плоскости разъема вкладышей 00.60.000 Сб
Приспособление для фрезерования плоскости разъема вкладышей 00.60.000 спецификация
Приспособление для фрезерования плоскости разъема вкладышей 00.60.000 3d сборка
Приспособление для фрезерования плоскости разъема вкладышей 00.60.000 чертежи
Корпус 00.60.001
Опора 00.60.002
Прихват 00.60.003
Прижим 00.60.004
Винт М8 00.60.005
Пружина 00.60.006
Пластинка 00.60.007
Втулка 00.60.008
Ось 00.60.009
Гайка М8 00.60.010
