Регулятор давления 00.36.000 ЧЕРТЕЖ

Регулятор давления устанавливается на трубопроводах для предотвращения аварии в случае избыточного давления газа или воздуха.
При нормальном давлении газ или воздух, поступающий через штуцер поз. 2, давит на клапан поз. 7, но под действием пружины поз. 8 клапан не открывает отверстие левого седла поз. 6. При возрастании давления выше нормального клапан 7 опускается вниз, газ или воздух по каналам корпуса 1 выходит в атмасферу. Иглой 11регулируют величину выхода газа или воздуха при резком изменении давления, что предотвращает аварию в трубопроводной сети. При большем возрастании давления клапан 7 перекрывает нижнее седло 5. Во время продувки трубопроводной сети необходимо полностью открыть отверстия седла 6 путем подвинчивания гаек 13,а чток 9,опираясь на торец стакана 3,начинает оттягивать книзу клапан 7.

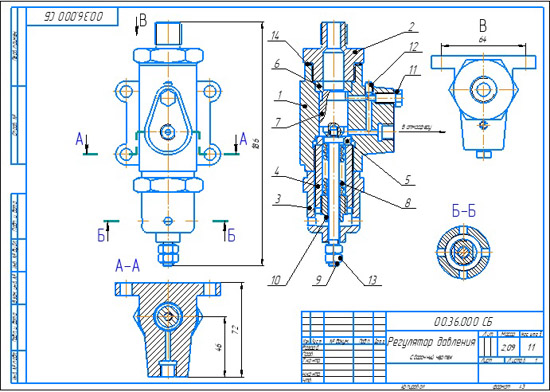

Регулятор давления 00.36.000 сборочный чертеж
Регулятор давления 00.36.000 спецификация
Регулятор давления 00.36.000 3d сборка
Регулятор давления 00.36.000 чертежи
Корпус 00.36.001
Штуцер 00.36.002
Стакан 00.36.003
Цилиндр 00.36.004
Седло 00.36.005
Седло 00.36.006
Клапан 00.36.007
Пружина 00.36.008
Шток 00.36.009
Втулка 00.36.010
Игла 00.36.011

Регулятор давления 00.36.000 СКАЧАТЬ ЧЕРТЕЖ
