Опора валковой дробилки 00.08.000 ЧЕРТЕЖ

Валковая дробилка применяется для размельчения комьев отработанной формовочной земли в литейных цехах.
Валы валковой дробилки опираются на подшипники двух опор. На чертеже изображена одна из опор дробилки. Станина поз. 1 имеет направляющий выступ, который входит в паз корпуса поз. 4, для предупреждения перекоса подшипника. Если в формовочную смесь попадает инородный предмет, то корпус подшипника с валом (на чертеже не показан) и насаженным на него валком (на чертеже показан тонкой линией), сжимая пружину поз. 8, смещается вправо, что предотвращает порчу валков.
Натяжение пружины регулируют болтом поз. 12. Подшипник имеет сменные бронзовые вкладыши поз. 6 и поз. 7.

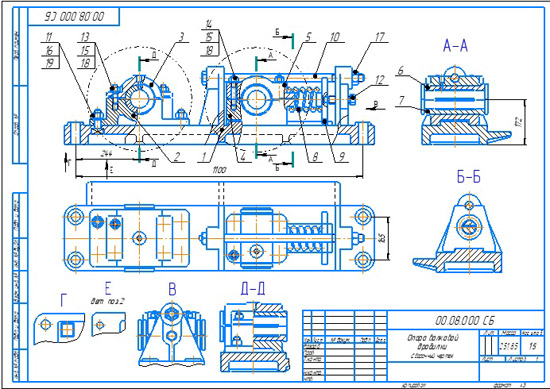

Опора валковой дробилки 00.08.000 сб
Опора валковой дробилки 00.08.000 спецификация
Опора валковой дробилки 00.08.000 3d сборка
Опора валковой дробилки 00.08.000 чертежи
Станина 00.08.001
Корпус 00.08.002
Крышка 00.08.003
Корпус 00.08.004
Крышка 00.08.005
Вкладыш верхний 00.08.006
Вкладыш нижний 00.08.007
Пружина 00.08.008
Ползун 00.08.009
Болт М30х600 00.08.010

Опора валковой дробилки 00.08.000 СКАЧАТЬ
