Тяга 00.09.000 ЧЕРТЕЖ

Тяга применяется как промежуточное звено механизмов.
Тяга имеет корпус поз. 1 с двумя сменными стальными втулками (вкладышами) поз. 4, которые фиксируются винтами поз. 8. Корпус и вилка поз. 2 соединены винтовой стяжкой поз. 5, имеющей на концах правую и левую резьбы М40. Длину тяги можно регулировать. Для чего проворачивают ключом среднюю часть стяжки.

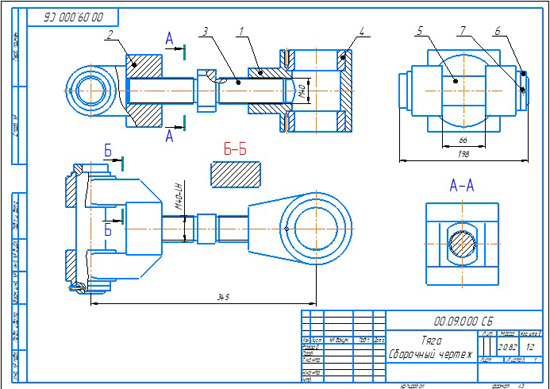

Тяга 00.09.000 Сборочный чертеж
Тяга 00.09.000 спецификация
Тяга 00.09.000 3d сборка
Тяга 00.09.000 чертежи
Корпус 00.09.001
Вилка 00.09.002
Стяжка 00.09.003
Вкладыш 00.09.004
Ось 00.09.005
Кольцо 00.09.006

Тяга 00.09.000 СКАЧАТЬ ЧЕРТЕЖ
