Отводка ручная 00.22.000 ЧЕРТЕЖ

В машиностроении для соединения вращающихся деталей машин большое применение находят муфты различной конструкции. Изображенная на чертеже ручная отводка служит для включения и выключения муфты (на чертеже не показана) без остановки ведущего вала. В полукольце 3 и 4 впрессованы пальцы 9, которые захватываются вилкой 1 и поворачиваются вокруг оси 5,закрепленной на стойке 2. Стойка четырьмя болтами обычно крепится к станине или стене.
При повороте рычага поз. 7 вилка перемещает кольцо отводки и подвижную часть муфты вдоль оси вала. Шарик поз. 6 может фиксировать отводку в трех положениях. Кроме того, на чертеже показаны два ограничителя в виде штифтов 11, ввернутых в сойку 2.

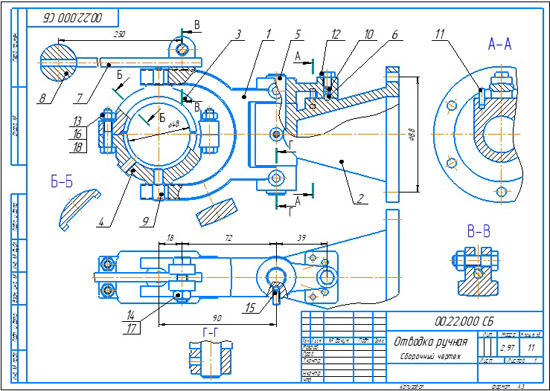

Отводка ручная 00.22.000 сб
Отводка ручная 00.22.000 спецификация
Отводка ручная 00.22.000 3d сборка
Отводка ручная 00.22.000 чертежи
Вилка 00.22.001
Стойка 00.22.002
Полукольцо верхнее 00.22.003
Полукольцо нижнее 00.22.004
Ось 00.22.005
Шарик 00.22.006
Рычаг 00.22.007
Головка 00.22.008
Палец 00.22.009
Пружина 00.22.010
Болт 00.22.011

Отводка ручная 00.22.000 СКАЧАТЬ ЧЕРТЕЖ
