Вентиль запорный 00.32.000 ЧЕРТЕЖ

Запорный вентиль монтируется на трубопроводе, по которому движется жидкость или газ.
С помощью вентиля можно отключать одну часть трубопровода от другой. Для этого нужно опустить запорный клапан поз. 12 до соприкосновения его с торцом втулки поз. 5. Перемещение клапана по вертикали производят вращением маховика поз. 9. Гайка поз. 14 предупреждает соскакивание маховика со шпинделя поз. 10. Уплотнение, состоящее из асбестового просаленного шнура поз. 16 прямоугольного сечения, прижимается сверху втулкой поз. 5. При затяжке гаечным ключом гайки 7 сальника сжатие набивки увеличивается.

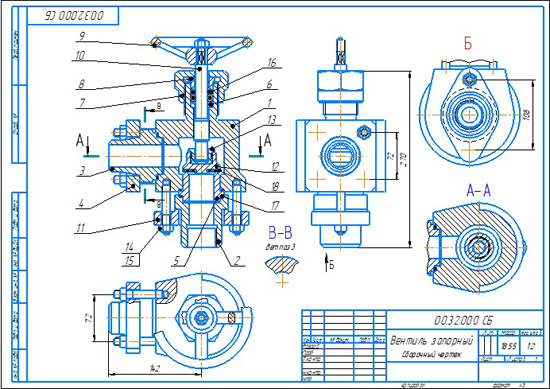

Вентиль запорный 00.32.000 сб
Вентиль запорный 00.32.000 спецификация
Вентиль запорный 00.32.000 3d сборка
Вентиль запорный 00.32.000 чертежи
Корпус 00.32.001
Штуцер 00.32.002
Штуцер 00.32.003
Фланец 00.32.004
Втулка 00.32.005
Кольцо 00.32.006
Гайка 00.32.007
Втулка 00.32.008
Маховик 00.32.009
Шпиндель 00.32.010
Фланец 00.32.011
Клапан 00.32.012
Втулка 00.32.013

Вентиль запорный 00.32.000 СКАЧАТЬ ЧЕРТЕЖ
