Клапан предохранительный 00.43.000 ЧЕРТЕЖ

Предохранительный клапан служит для ограничения давления в водяной магистрали. Если давление в магистрали повышается, то клапан поз. 3, сжимая пружину поз. 4, открывает отверстие стакана поз. 2. В зазор, образовавшийся между клапаном и седлом стакана, будет поступать вода до тех пор, пока давление в магистрали не упадет до нормального. Излишек воды уходит через отверстие, находящееся в задней стенке стакана. При нормальном давлении пружина поз. 4 возвращает клапан в прежнее положение.

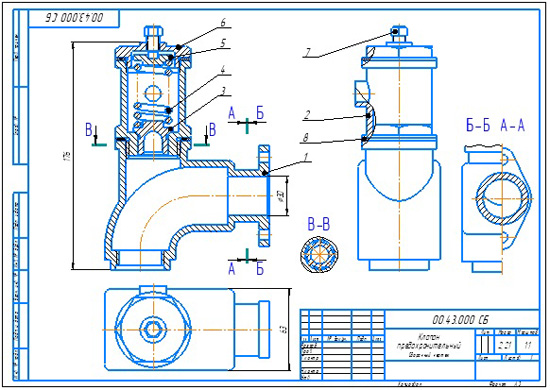

Клапан предохранительный 00.43.000 СБ
Клапан предохранительный 00.43.000 спецификация
Клапан предохранительный 00.43.000 3d сборка
Клапан предохранительный 00.43.000 чертежи
Корпус 00.43.001
Стакан 00.43.002
Клапан 00.43.003
Пружина 00.43.004
Тарелка 00.43.005
Крышка 00.43.006

Клапан предохранительный 00.43.000 СКАЧАТЬ ЧЕРТЕЖ
