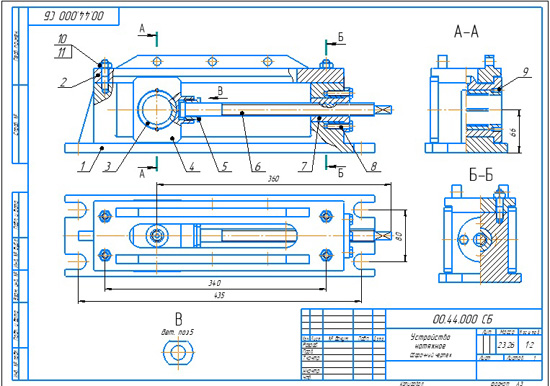

Устройство натяжное 00.44.000 ЧЕРТЕЖ

Натяжное устройство является неотъемлемой частью транспортера, состоящего из бесконечной ленты, к которой могут быть присоединены рабочие органы (скребки, ковши и т. п.), захватывающие перемещаемый груз.
Натяжное устройство предупреждает провисание ленты или цепи под нагрузкой. Натяжение ленты осуществляется горизонтальным перемещением ползуна поз. 4 по направляющим корпуса поз. 7. Крышка поз. 2 крепится к корпусу четырьмя шпильками поз. 10. Корпус закрепляется на раме конвейера четырьмя болтами. Через резьбовое отверстие ползуна подается смазка, которая по канавкам распределяется по всей трущейся поверхности вкладыша поз. 3. Винты поз. 9 предохраняют вкладыши от проворачивания.

Устройство натяжное 00.44.000 сб
Устройство натяжное 00.44.000 спецификация
Устройство натяжное 00.44.000 3d сборка
Устройство натяжное 00.44.000 чертежи
Корпус 00.44.001
Крышка 00.44.002
Вкладыш 00.44.003
Ползун 00.44.004
Втулка 00.44.005
Винт 00.44.006
Фланец 00.44.007

Устройство натяжное 00.44.000 СКАЧАТЬ ЧЕРТЕЖ
