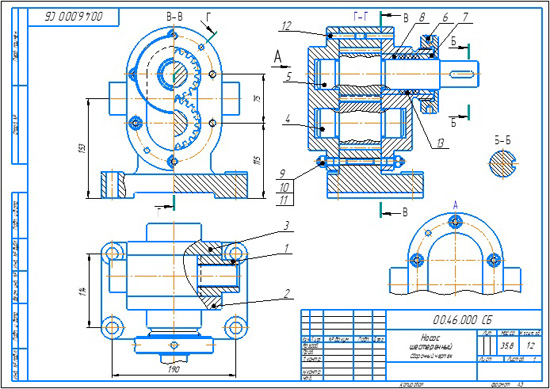

Насос шестеренный 00.46.000 ЧЕРТЕЖ

Назначение шестеренного насоса - перекачивать жидкости. Основными рабочими органами насоса являются два входящих в зацепление зубчатых колеса.
Верхний вал-шестерня поз. 5 при помощи муфты (на чертеже не показана) соединен с валом электродвигателя. Крышки поз. 2 и поз. 3 соединяются с корпусом поз. 1 двенадцатью шпильками поз. 9 и гайками поз. 10. В месте выхода из корпуса вала-шестерни поз. 5 имеется уплотнительное устройство поз. 13, препятствующее просаливанию жидкости через зазор между валом и втулкой поз. 8. Уплотнение состоит из трех войлочных пропитанных маслом колец. Кольца прижимаются к поверхности вала при помощи втулки поз. 7 и гайки поз. 6.

Насос шестеренный 00.46.000 сб
Насос шестеренный 00.46.000 спецификация
Насос шестеренный 00.46.000 3d сборка
Насос шестеренный 00.46.000 чертежи
Корпус 00.46.001
Крышка 00.46.002
Крышка 00.46.003
Вал-шестерня 00.46.004
Шестерня 00.46.005
Гайка круглая 00.46.006
Втулка 00.46.007
Втулка 00.46.008
