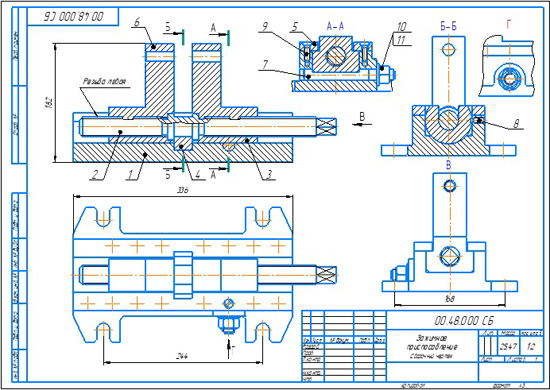

Зажимное приспособление 00.48.000 ЧЕРТЕЖ

Приспособление применяется для зажима обрабатываемых деталей на фрезерных станках.
Корпус поз. 1 привертывают к станку четырьмя болтами (на чертеже не показаны). В паз корпуса вставлен вкладыш поз. 4, в котором вращается винт поз. 2, имеющий правую и левую прямоугольную резьбу. Для перемещения кулачков поз. 3 и поз. 6 нужно ключом вращать винт поз. 2. После того как кулачки зажмут обрабатываемую деталь, ключом затягивают гайку поз. 10. Левая стенка паза шпильки поз. 7 прижимает кулачок поз. 3 (см. разрез А—А).

Зажимное приспособление 00.48.000 СБ
Зажимное приспособление 00.48.000 спецификация
Зажимное приспособление 00.48.000 3d сборка
Зажимное приспособление 00.48.000 чертежи
Корпус 00.48.001
Винт 00.48.002
Кулачок 00.48.003
Вкладыш 00.48.004
Планка 00.48.005
Кулачок 00.48.006
Шпилька М18 00.48.007
