Кондуктор 00.52.000 ЧЕРТЕЖ

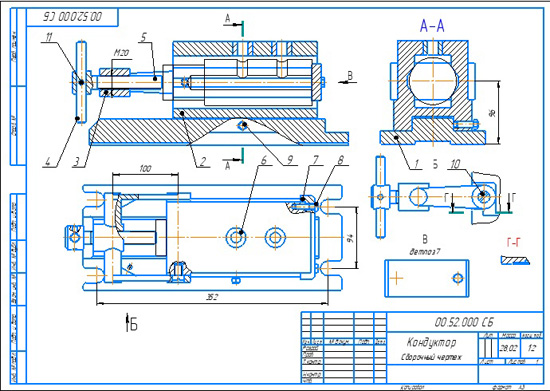

Кондуктор, изображенный на чертеже, предназначен для сверления в детали двух отверстий.
В корпус 2 помещается обрабатываемая деталь (на чертеже обозначена тонкими линиями). Планка 7 служит упором обрабатываемой детали, а вилка 3 - для зажима этой детали. Плита 1 крепится четырьмя болтами к станку. Совмещение осей режущего инструмента и отверстий в корпусе 2 регулируется продольным перемещением и закреплением корпуса 2 винтом 9.

Кондуктор 00.52.000 сб
Кондуктор 00.52.000 спецификация
Кондуктор 00.52.000 3d сборка
Кондуктор 00.52.000 чертежи
Плита 00.52.001
Корпус 00.52.002
Вилка 00.52.003
Рукоятка 00.52.004
Винт 00.52.005
Втулка 00.52.006
Планка 00.52.007

Кондуктор 00.52.000 СКАЧАТЬ ЧЕРТЕЖ
