Форсунка 00.56.000 ЧЕРТЕЖ

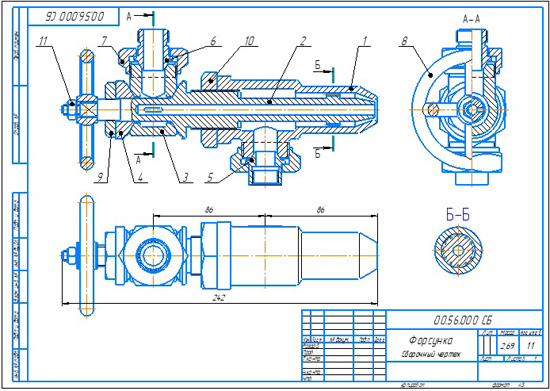

Форсунка предназначена для распыления жидкого топлива при сжигании его в топках паровых котлов. Подача топлива в форсунку происходит через ниппель поз. 5. Одновременно через ниппель поз. 6 подается пар из котла или сжатый воздух из компрессора. По каналу сопла поз. 2 пар устремляется к выходу, где он подхватывает жидкое топливо и распыляет его. Количество подаваемого в топку котла топлива можно изменять вращением маховика поз. 8, регулируя тем самым величину зазора между коническими поверхностями сопла поз. 2 и корпуса поз. 1.

Форсунка 00.56.000 СБ
Форсунка 00.56.000 спецификация
Форсунка 00.56.000 3d сборка
Форсунка 00.56.000 ЧЕРТЕЖИ
Корпус 00.56.001
Сопло 00.56.002
Тройник 00.56.003
Конус 00.56.004
Ниппель 00.56.005
Ниппель 00.56.006
Гайка накидная 00.56.007
Маховичок 00.56.008
Гайка 00.56.009
Гайка 00.56.010
