Эжектор 00.62.000 ЧЕРТЕЖ

Эжектор - струйный насос для жидкости, газа или пара.
Пар из парового котла поступает в патрубок 3 и сопло 4. При выходе из сопла 4 с большой скоростью пар попадает в камеру смешения корпуса 1 и создает в ней разрежение, чем вызывается поступление в камеру, по верхнему патрубку корпуса 1, перемещаемой жидкости. Пар, увлекая перемещаемую жидкость, устремляется вместе с ней в диффузор 2, где смесь уменьшает свою скорость и повышает давление, обеспечивая подачу жидкости по назначению и поддержание разрежения в камере смешения.

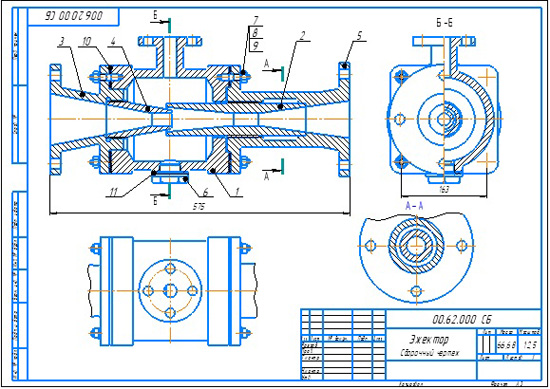

Эжектор 00.62.000 сб
Эжектор 00.62.000 спецификация
Эжектор 00.62.000 3d сборка
Эжектор 00.62.000 чертежи
Корпус 00.62.001
Диффузор 00.62.002
Патрубок впуска 00.62.003
Сопло 00.62.004
Патрубок выпуска 00.62.005
Пробка М40 00.62.006

Эжектор 00.62.000 СКАЧАТЬ ЧЕРТЕЖ
