00.02.000 Насос плунжерный
|
|
| engineerklub | Дата: Вторник, 06.08.2019, 16:56 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 34139
Статус: Offline
| Насос плунжерный сборочный чертеж
Насос плунжерный чертежи
Насос плунжерный деталирование
Насос плунжерный скачать
Насос плунжерный 3д модель
Плунжерный насос применяется при проточной и циркуляционной системе смазки. Возвратно- поступательное движение плунжера происходит от рычага (на чертеже не показан), соприкасающегося со сферической поверхностью плунжера 2. При подъеме плунжера 2 в плоскости корпуса 1 образуется разрежение и масло из бака засасывается через отверстие всасывающегося клапана 4, при этом шарик 5 перемещается влево, сжимая пружину 9. При опускании плунжера 2 давление масла в полости корпуса увеличивается, шарик прижимается к отверстию всасывающегося клапана 4 и препятствует обратному перекачиванию масла. В это время открывается с левой стороны нагнетательный клапан, шарик 5 отходит влево, сжимая пружину. Масло под давлением проходит в нагнетательный трубопровод. Корпус 1 присоединяется к баку для масла двумя болтами (на чертеже не показаны).

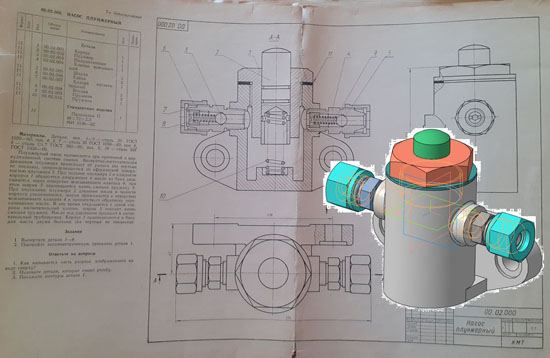

00.02.000 Насос плунжерный сборочный чертеж
00.02.000 Насос плунжерный спецификация
00.02.001 Корпус
00.02.002 Плунжер
00.02.003 Направляющая
00.02.004 Клапан всасывающий
00.02.006 Гайка
00.02.007 Клапан нагнетательный
00.02.009 Пружина
00.02.010 Пружина
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
| engineerklub | Дата: Пятница, 14.01.2022, 17:56 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 34139
Статус: Offline
|
Насос плунжерный сборочный чертеж
Насос плунжерный спецификация
Насос плунжерный чертежи
Насос плунжерный автокад
Насос плунжерный скачать чертежи
Корпус 00.02.001
Плунжер 00.02.002
Направляющая 00.02.003
Клапан всасывающий 00.02.004
Гайка 00.02.006
Клапан нагнетательный 00.02.007
Пружина 00.02.009
Пружина 00.02.010
СКАЧАТЬ 2Д
СКАЧАТЬ 2Д+3Д
|
| |
| |
| engineerklub | Дата: Суббота, 23.09.2023, 07:20 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 34139
Статус: Offline
| Насос плунжерный 00.02.000
Насос плунжерный 00.02.000 сб
Насос плунжерный 00.02.000 спецификация

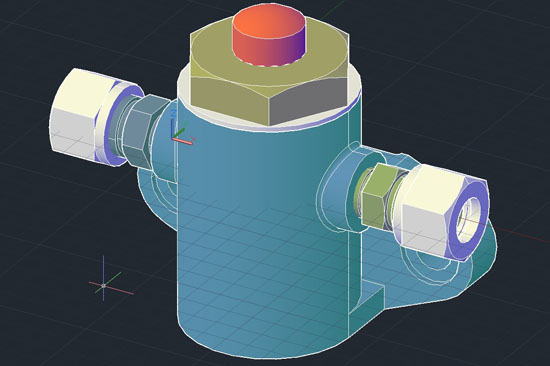

Насос плунжерный 00.02.000 3d сборка
Насос плунжерный 00.02.000 деталирование
Насос плунжерный 00.02.000 деталировка
Насос плунжерный 00.02.000 чертежи
Корпус 00.02.001
Плунжер 00.02.002
Направляющая 00.02.003
Клапан всасывающий 00.02.004
Шарик 00.02.005
Гайка 00.02.006
Клапан нагнетательный 00.02.007
Втулка 00.02.008
Пружина 00.02.009
Пружина 00.02.010
Насос плунжерный 00.02.000 СКАЧАТЬ
|
| |
| |
