00.05.000 Клапан питательный
engineerklubДата: Вторник, 06.08.2019, 17:14 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33741
Репутация: 0
Статус: Offline
Клапан питательный сборочный чертеж
Клапан питательный чертежи
Клапан питательный деталирование
Клапан питательный скачать
Клапан питательный 3д модель



Питательный клапан устанавливается на трубопроводах, соединяющих котлы или резервуары с приборами, нагнетающими газы или жидкости. Жидкость или газ, идущие от нагнетательного прибора, поднимают клапан 3 и проходят по левому отверстию корпуса 1 в котел или резервуар. Обратно газ или жидкость идти не могут, так в этом случае клапан 3 садится на седло 4. Для предохранения корпуса 1 от преждевременного износа в него впрессовывается стальное седло 4. Пружина 5 способствует своевременной посадке клапана 3 на седло 4. Прокладка 6 обеспечивает плотное прилегание крышки 2 к корпусу 1.

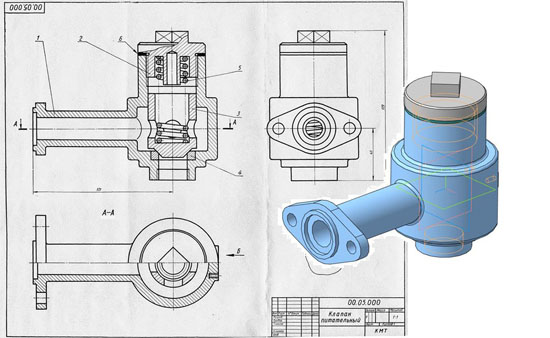

00.05.000 СБ Клапан питательный сборочный чертеж
00.05.000 Сп Клапан питательный спецификация
00.05.001 Корпус
00.05.002 Крышка
00.05.003 Клапан
00.05.004 Седло
00.05.005 Пружина
00.05.006 Прокладка

СКАЧАТЬ МОЖНО ЗДЕСЬ
