00.12.000 Опора вала (Контрольная работа)

00.12.000 Опора вала

engineerklub

Дата: Вторник, 06.08.2019, 17:26 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 33741

Репутация: 0

Статус: Offline

Опора вала сборочный чертеж
Опора вала чертежи
Опора вала деталирование
Опора вала скачать
Опора вала 3д модель

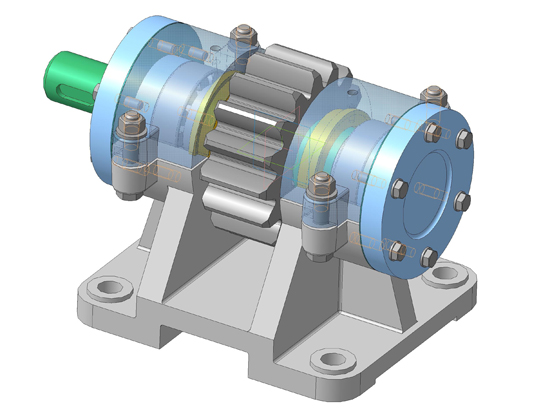

Вал соединен с электродвигателем муфтой (на чертеже не показана). Опорами вала являются два конических роликоподшипника 15. Подшипники смазываются густой (консистентной) смазкой через масленки, которые запрессовываются в верхние правое и левое отверстия корпуса 1. На вал 6 установлена на шпонке 14 ведущая шестерня 3, которая служит для передачи вращательного движения на вал машины. Для уплотнения места выхода вала в крышке 5 поставлено кольцо 16.

00.12.000 Опора вала сборочный чертеж
00.12.000 Опора вала спецификация
00.12.001 Корпус
00.12.002 Крышка
00.12.003 Шестерня z=16, m=8
00.12.004 Крышка
00.12.005 Крышка
00.12.006 Вал
00.12.007 Крышка
00.12.008 Втулка

СКАЧАТЬ МОЖНО ЗДЕСЬ
