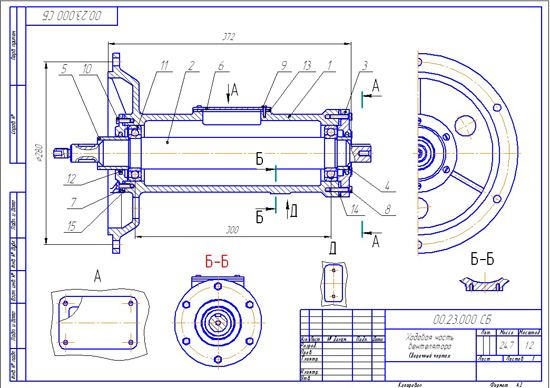

Ходовая часть вентилятора сборочный чертеж Ходовая часть вентилятора чертежи Ходовая часть вентилятора деталирование Ходовая часть вентилятора скачать Ходовая часть вентилятора 3д модель Вентилятор предназначен для перемещения неагрессивных газов, содержащих пыль и другие вредные примеси. Изображенная на чертеже ходовая часть вентилятора состоит из корпуса 1, вала 2, подшипников 11, крышек 3,3 и 7. Спиральный корпус вентилятора (на чертеже не показан) соединен с ходовой частью фланцем корпуса 1. Крутящий момент передается рабочему колесу, посаженному на вал 2 (колесо на чертеже не показано). В качестве привода применяется плоско- или клиноременная передача.
00.23.000 сб Ходовая часть вентилятора сборочный чертеж 00.23.000 сп Ходовая часть вентилятора спецификация 00.23.001 Корпус 00.23.002 Вал 00.23.003 Крышка 00.23.004 Втулка распорная 00.23.005 Втулка распорная 00.23.006 Крышка 00.23.007 Крышка
