00.26.000 Стойка (Контрольная работа)

00.26.000 Стойка

engineerklub

Дата: Вторник, 06.08.2019, 17:42 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 33741

Репутация: 0

Статус: Offline

Стойка сборочный чертеж
Стойка чертежи
Стойка деталирование
Стойка скачать

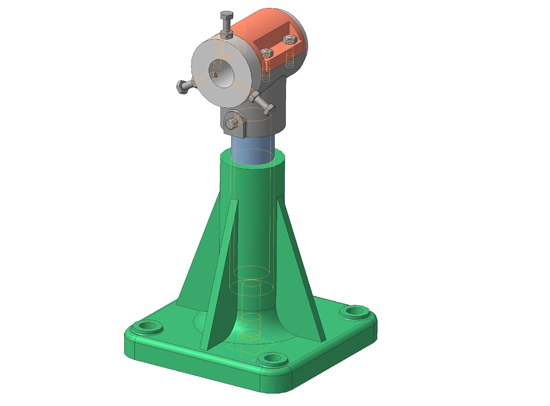

Стойка 3д модель

Круглые длинные металлические стержни (прутки) разрезают на короткие части на специальных станках. При отрезке конца вращающегося прутка для поддержки его служит стойка. Стойку четырьмя болтами закрепляют на фундаментной плитке. Во внутрь вкладыша 5 входит конец разрезанного прутка и закрепляется в нем тремя болтами 6, которые законтривают от самоотвинчивания гайками 9. Головка 3 с помощью винта 7 вращается вокруг винта 4. Точная установка которого фиксируется гайкой 11.

00.26.000 сб стойка сборочный чертеж
00.26.000 сп стойка спецификация
00.26.001 стойка
00.26.002 Головка
00.26.003 Крышка
00.26.004 Винт
00.26.005 Вкладыш

СКАЧАТЬ МОЖНО ЗДЕСЬ
