00.31.000 Подвеска (Контрольная работа)

00.31.000 Подвеска

engineerklub

Дата: Вторник, 06.08.2019, 17:48 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 33741

Репутация: 0

Статус: Offline

Подвеска сборочный чертеж
Подвеска чертежи
Подвеска деталирование
Подвеска скачать
Подвеска 3д модель

Подвеска предназначена для соединения подъемного стержня - тяги 4 с двумя концами грузовых цепей механизма подъема шибера (заслонки) мартеновский печей.
Концы цепей охватывают оси 5 подвески. Оси входят в верхние отверстия серег 2. Серьги свободно посажены на оси 6. Тяга 4, к концу которой шарнирно присоединен шибер печи, также свободно подвешена на центральной оси 3. На концах всех осей поставлены шплинты 8-10.

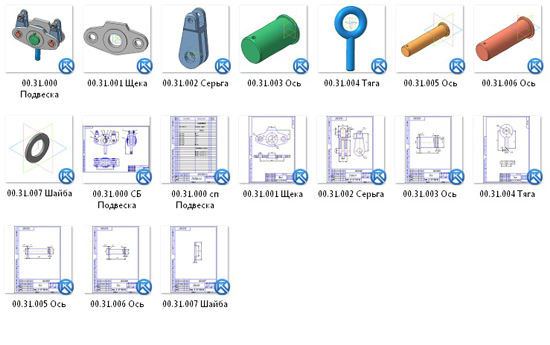

00.31.000 СБ Подвеска сборочный чертеж
00.31.000 Сп Подвеска спецификация
00.31.001 Щека
00.31.002 Серьга
00.31.003 Ось
00.31.004 Тяга
00.31.005 Ось
00.31.006 Ось
00.31.007 Шайба

СКАЧАТЬ МОЖНО ЗДЕСЬ
