00.37.000 Блок направляющий
engineerklubДата: Вторник, 06.08.2019, 17:58 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33757
Репутация: 0
Статус: Offline
Блок направляющий сборочный чертеж
Блок направляющий чертежи
Блок направляющий деталирование
Блок направляющий скачать
Блок направляющий 3д модель



Направляющий блок применяется в подъемных машинах. Назначение блока - изменять направление стального каната - троса.
Трос направляется желобом блока 3, свободно вращающегося на оси 5, которая неподвижно закреплена в вилке 2 планкой 6, входящей в паз оси 5 и укрепленной к вилке 2 болтами 7. внутри блока 3 запрессована сменная втулка 4, закрепленная от поворота винтом 10. В отверстие с резьбой оси 5 подводится густая смазка для трущихся поверхностей втулки 4 и оси 5.

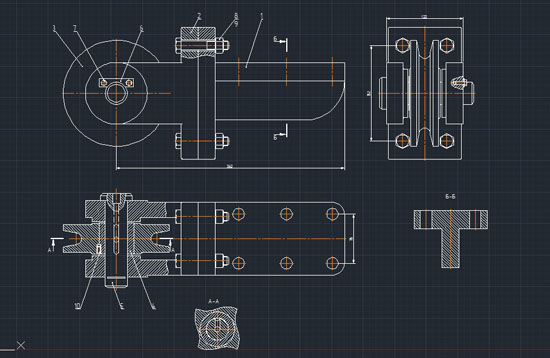

00.37.000 сб Блок направляющий сборочный чертеж
00.37.000 сп Блок направляющий спецификация
00.37.001 Кронштейн
00.37.002 Вилка
00.37.003 Блок
00.37.004 Втулка
00.37.005 Ось
00.37.006 Планка

СКАЧАТЬ МОЖНО ЗДЕСЬ
