Подвеска сборочный чертеж
Подвеска чертежи
Подвеска деталирование
Подвеска скачать
Подвеска 3д модель

Подвеска является составной частью механизма, предназначенного для сортировочных устройств. Подвеска состоит из кронштейна /, через отверстие которого проходит шток 2. На штоке установлена пружина 6. Коромысло 3 закреплено в штоке 2 и кронштейне 1 осями 7.

Кулачковый механизм (на чертеже не показан) перемещает планку 9 с коромыслом 3 вниз. После выполнения операции сортировочного процесса пружина 6 возвращает коромысло 3 в прежнее положение.

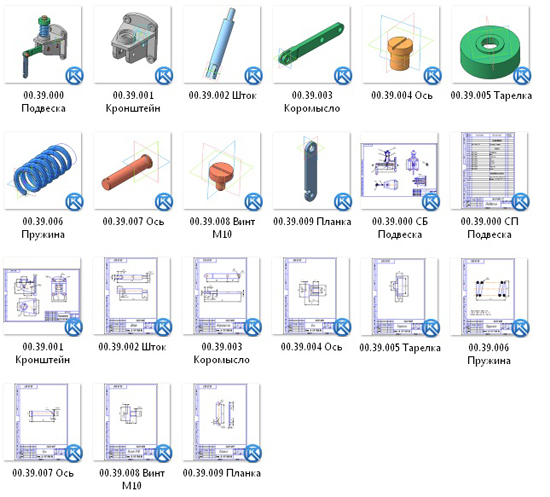

00.39.000 СБ Подвеска сборочный чертеж
00.39.000 Сп Подвеска спецификация
00.39.001 Кронштейн
00.39.002 Шток
00.39.003 Коромысло
00.39.004 Ось
00.39.005 Тарелка
00.39.006 Пружина
00.39.007 Ось
00.39.008 Винт М10
00.39.009 Планка

СКАЧАТЬ МОЖНО ЗДЕСЬ
